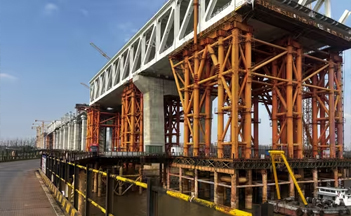

A Jiangsu Zhonghai Bridge Equipment Co., Ltd. é uma fabricante profissional especializada em pontes Bailey, pontes modulares de aço e equipamentos para construção de pontes. Localizada na província de Jiangsu, nossa unidade conta com uma logística regional conveniente, garantindo entregas globais rápidas e confiáveis.

Com uma capacidade de produção anual superior a 60.000 toneladas, robôs avançados de soldagem automática e um conjunto completo de inspeções de soldagem por ensaios não destrutivos (NDT), operamos sob um rigoroso sistema de gestão da qualidade certificado pela ISO 9001. Todos os materiais de aço exportados estão em conformidade com as normas SGS, ASTM e EN, garantindo consistência e durabilidade em ambientes de engenharia exigentes.

O que é uma moldura de portal? Uma estrutura de portal é um sistema estrutural de aço rígido no qual colunas verticais se conectam a vigas horizontais ou inclinadas através de juntas resistentes ao momento . Como a conexão coluna-viga transfere o momento fletor em vez de apenas a força vertical, a estrutura resiste ao vento, à neve, ao guindaste e às cargas do telhado sem a necessidade de contraventamento diagonal separado. A conclusão prática vem primeiro: se você precisa de um edifício térreo com uma área ampla e sem pilares, uma estrutura de portal de aço é normalmente a opção ideal. sistema estrutural mais econômico você pode especificar. É por isso que as estruturas de portal continuam a ser a solução de estrutura dominante para armazéns, oficinas, hangares e edifícios agrícolas em praticamente todos os mercados com um setor ativo de construção em aço. A geometria é aparentemente simples. Duas colunas e duas vigas formam uma curva rígida. Uma fileira de curvas, conectadas por terças e grades laterais, compõe a estrutura primária e secundária do edifício. A conexão momentânea no beiral é criada com um esquadro, um aprofundamento cônico da seção da viga onde ela encontra a coluna. O esquadro distribui o momento fletor máximo por um comprimento de aço mais longo e evita que a conexão se torne um ponto frágil. As equipes locais preferem o sistema porque os detalhes são familiares, a fabricação é simples e a sequência de montagem é rápida. Ao contrário de uma estrutura espacial ou de uma estrutura de treliça complexa, um portal dobrado pode ser aparafusado ao solo, verificado quanto ao encaixe e levantado como uma única peça. Esse simples fato é o que mantém o tempo de construção curto e o controle de qualidade eficaz. Como uma estrutura de portal transporta cargas O caminho de carga de uma estrutura de portal explica porque ela se comporta como uma estrutura contínua. Cada carga que chega ao telhado eventualmente desce até a fundação através da mesma sequência: As coberturas e o isolamento do telhado transferem neve, chuva e cargas de manutenção para as terças. As terças se estendem entre as vigas e passam as cargas para o flange superior da viga. As vigas dobram-se entre o côncavo do beiral e o ápice, e o momento fletor nos beirais aumenta com a extensão. A conexão de momento no topo do pilar passa esse momento fletor para o pilar. O pilar se comporta como uma viga vertical, curvando-se em sua altura e transferindo a carga para a base. A placa de base e os parafusos de ancoragem transferem as forças para uma base de concreto armado. As duas decisões que mais alteram a distribuição interna de forças são as conexão básica e o geometria do quadril . Uma base fixada é projetada para transferir apenas força axial e cisalhamento. Possui uma placa de base menor, menos chumbadores e uma base de concreto menor, por isso é o padrão para a maioria dos pórticos entre 12 me 25 m de vão. Uma base fixa resiste à rotação na base do pilar, o que reduz o momento no beiral e pode economizar aço em pilares altos, mas custa mais em fundações. A escolha é económica e não uma preferência técnica. Cargas horizontais, como vento, ação sísmica e oscilação de guindaste, são resistidas por ação de quadro . O vento na parede lateral dobra a coluna, o momento passa através do quadril para a viga e a conexão do vértice equilibra os momentos opostos das duas metades da viga. A dobra é estável em seu próprio plano; a estabilidade perpendicular à estrutura vem do suporte da planta do telhado, das grades laterais e dos suportes de mosca. Componentees principais de uma construção de estrutura de portal Cada estrutura de portal, desde um galpão agrícola de 12 m até um galpão logístico de 45 m, é montada a partir do mesmo conjunto de peças. Compreender o que cada componente faz informa onde a atenção da engenharia deve ser direcionada durante o projeto, a fabricação e a inspeção do local. Principais componentes da estrutura do portal e suas funções estruturais Component Função Detalhe típico Colunas Membro vertical que suporta a viga e transfere o momento para a base Seções UB ou UC; altura 4 a 12 m Vigas Membro de telhado inclinado transportando cargas de madre para as colunas Vão de 12 a 45 m; inclinação de 5 a 10 graus Eaves quadril Seção aprofundada na junção coluna-viga, resistindo ao pico de momento fletor Profundidade sobre vão/30 a vão/40 quadril do ápice Seção aprofundada na crista, zona de momento positivo Menor que o beiral do beiral; muitas vezes cortado do mesmo prato Terças Vão entre as vigas, apoiando a cobertura do telhado Seções Z ou C; espaçamento 1,2 a 2,5 m Trilhos laterais Vão entre colunas, suportando revestimento de parede Seções Z ou C; espaçamento 1,2 a 2,0 m Suspensórios para mosca Contenha o flange de compressão interno da viga Seções angulares próximas às linhas de madre Telhado e contraventamento vertical Transferir cargas longitudinais do vento para as fundações Ângulos diagonais ou planos nas baias finais O beiral merece atenção especial durante o projeto e a fabricação. O momento fletor máximo em uma estrutura de portal ocorre exatamente na junção pilar-viga, e nesse local a mesa inferior da viga está comprimida. Um esquadro corretamente proporcionado aprofunda a seção precisamente onde a tensão é mais alta, aumentando o módulo da seção e economizando aço no resto do vão. A maioria dos problemas em pórticos leves começa nesta conexão, seja porque o esquadro é muito curto ou porque o flange de compressão não foi restringido. Principais tipos de molduras de portal As estruturas do portal são geralmente desenhadas como uma curva inclinada única, mas a família inclui diversas configurações, cada uma selecionada de acordo com a extensão, o uso e as restrições do local. Estrutura de portal de vão único - a escolha clássica para vãos livres de 12 a 30 m: telhado inclinado, duas colunas, sem colunas internas, detalhes mais simples e menor custo de fabricação. Estrutura de portal multi-span - vários pórticos rígidos colocados lado a lado, partilhando colunas internas. Esta é a resposta econômica para lajes largas onde uma linha de colunas internas é aceitável. Moldura de portal cônica - as seções das colunas e as profundidades das vigas diminuem em direção ao ápice, economizando peso em vãos longos e colunas altas em troca de uma fabricação mais complexa. Moldura de portal curva - as vigas seguem um raio, proporcionando uma linha de telhado arqueada distinta para hangares, pavilhões esportivos e edifícios arquitetônicos. Moldura de portal inclinada - uma estrutura de inclinação única fixada em uma parede mais alta ou em um edifício existente, comumente usada para ampliações e passarelas cobertas. Moldura do portal do dossel - uma estrutura mais rasa, muitas vezes de inclinação única, para cais de carga, postos de combustível e estacionamento coberto com cargas mais leves e detalhes de base mais simples. Estrutura do portal de treliça - uma moldura de portal cuja viga ou coluna é substituída por uma treliça. É utilizado quando vãos superiores a 40 m ou quando é necessário transportar cargas pontuais pesadas de pistas de guindastes e equipamentos suspensos. Para projetos onde o vão ultrapassa o limite prático de uma estrutura de portal de seção laminada, ou onde estão envolvidas cargas pesadas concentradas, uma estrutura de treliça é geralmente a melhor resposta de engenharia. As pontes modulares de aço são o exemplo mais claro: a estrutura triangular da treliça suporta cargas concentradas de veículos de forma eficiente, mantendo a profundidade estrutural razoável. Vãos típicos, espaçamento de vãos e proporções O cost of a portal frame is strongly influenced by span and bay spacing. The following ranges are what design teams use for early cost planning; they are planning ranges, not design tables. Intervalos práticos para tipos comuns de construção de estruturas de portal Tipo de edifício Espaço claro típico Altura típica do beiral Armazém e logística 18 a 30 metros 6 a 8 metros Industrial leve 15 a 24 metros 5 a 8 metros Galpões agrícolas 12 a 24 metros 4 a 6 metros Pavilhões desportivos e hangares 25 a 45 m, muitas vezes curvado ou treliçado 7 a 12 metros Varejo e showroom 12 a 20 metros 4 a 6 metros Como uma estimativa inicial, a profundidade da viga está geralmente na faixa de intervalo/40 a intervalo/55 para seções laminadas, e a profundidade do esquadro do beiral é de cerca de intervalo/30 a intervalo/40 . A profundidade da coluna é normalmente de um terço a metade da profundidade da viga mais os detalhes da conexão. O espaçamento dos vãos geralmente fica entre 5 m e 8 m: vãos mais longos reduzem o número de pórticos, mas forçam terças maiores e colunas de vento mais pesadas. Mantenha o mesmo espaçamento entre vãos para todo o edifício, pois alterá-lo cria fabricação extra nas terças. Para fins de manutenção, o limite prático de deflexão vertical para vigas de telhado frio é L/180 a L/240 , enquanto a deriva horizontal nos beirais é geralmente limitada a H/150 a H/300 . Os edifícios de guindastes são mais rigorosos, de L/300 a L/600, dependendo da classe do guindaste. Esses limites de deflexão controlam o tamanho da seção com mais frequência do que a resistência pura, especialmente em telhados de vãos longos, onde o peso próprio do aço representa uma grande parcela da carga total. Principais considerações de projeto antes do início da fabricação Um projeto de estrutura de portal geralmente se torna caro ou difícil durante decisões tomadas antes do início da fabricação de aço. Estas são as considerações que mais importam. Combinações de carga. O design must consider dead load, imposed load, wind, snow, and where relevant crane and seismic actions, combined in the worst credible arrangement. On wide-span roofs, wind uplift often governs the design of purlins and base plates rather than downward load. Classe de aço e proteção contra corrosão. O usual structural grades are S235, S275, and S355. For exposed frames in coastal, chemical, or high-humidity environments, galvanização por imersão a quente é a solução prática. Um revestimento galvanizado protege o aço por décadas e elimina a necessidade de repinturas periódicas. Suporte e estabilidade. O frame needs roof plan bracing in the end bays, vertical bracing between columns, fly braces to restrain the inner rafter flange, and enough robustness to handle a localised failure without collapse. Fundações. As sapatas, placas de base, chumbadores e vigas devem ser projetadas para as reações reais da base. Uma base fixada precisa de uma base modesta; uma base fixa precisa de uma maior. Aumentar a fixação da base para economizar aço raramente economiza o custo total do projeto. O single most common practical mistake in portal frame construction is esquecendo de restringir o flange interno da viga perto do quadril. Esse flange está em compressão na região do beiral e, sem um contraventamento ou restrição semelhante, o membro pode entortar lateralmente antes de atingir seu momento de projeto. A solução é barata; omitir não é. Se você estiver avaliando membros de aço para uma ponte ou estrutura de longo vão, nossos guia de vigas de aço para construção de pontes modulares explica a seleção de membros, limites de vão e proteção contra corrosão em termos práticos. Estrutura de portal ou estrutura de treliça: qual ganha? O question is not which system is better in general, but which one fits the span, the load pattern, and the budget. The table below compares the two approaches across the criteria that drive real project decisions. Comparação de pórticos e pórticos para estruturas metálicas típicas Critério Moldura do Portal Estrutura de treliça Conexões Juntas de beirais resistentes a momentos Principalmente juntas triangulares fixadas Comportamento do material primário Flexão em colunas e caibros Tensão axial e compressão em barras Faixa econômica 12 a 45 metros 30 a 80 m ou mais Melhor tipo de carga Cargas uniformes no telhado Cargas pontuais, cargas móveis, vãos longos Custo de fabricação Baixo, porque as articulações são simples e repetitivas Mais alto, por causa de muitos membros e reforços Velocidade de ereção Rápido, com poucas peças por dobra Mais lento, com mais peças para alinhar Um armazém normal de 18 a 30 m com telhado leve quase sempre deve ser uma estrutura de portal. Um pavilhão coberto de 50 m que transporta um guindaste pesado, ou um tabuleiro de uma ponte rodoviária que transporta cargas de veículos, deve quase sempre ser uma treliça. A razão é a eficiência do material: em uma treliça, os membros suportam cargas axialmente, de modo que toda a seção transversal funciona, enquanto um membro flexionado tem uma grande parte de seu material tensionado bem abaixo de sua capacidade. Quando o projeto é uma ponte temporária, uma via de acesso de longo vão ou uma travessia de carga pesada, um sistema modular do tipo treliça proporciona capacidade previsível e implantação rápida. O ponte Bailey galvanizada para cargas pesadas de grande vão é um exemplo típico de estrutura de treliça construída exatamente para essa função. Fabricante de ponte Bailey galvanizada de grande extensão tipo CB450 para carga pesada Jiangsu Zhonghai Bridge Equipment Co., Ltd. é um fabricante de ponte Bailey galvanizada tipo CB450 de grande extensão na China e fabricante OEM ... Ver Produto → Construção e Montagem: Passo a Passo O erection sequence affects cost, programme, and site safety more than any other activity. A well-planned sequence follows these steps in order. Fundações. Sapatas fundidas com gaiolas de chumbadores ajustadas à geometria da placa de base. Verifique as posições dos parafusos antes que o concreto endureça. Montagem terrestre. Disponha colunas, vigas e ancas no chão e aparafuse as duas metades da viga e a anca em uma única dobra, sempre que possível. Montagem de coluna. Levante cada coluna sobre os parafusos de ancoragem e segure-a com suportes temporários antes de colocar a viga. Levantamento de quadro. Para uma estrutura pequena, a dobra completa é levantada e aparafusada. Para vãos grandes, levante cada coluna e metade da viga separadamente e faça a conexão do vértice no ar. Apertando. Conexões parafusadas de alta resistência são apertadas em sequência, do ponto mais rígido para fora. As juntas críticas são marcadas e verificadas após o aperto. Aço secundário. Instale terças e grades laterais, usando-as para alinhar as molduras adjacentes antes de prosseguir com o revestimento. Preparando-se. Instale o contraventamento da planta do telhado e o contraventamento vertical antes de liberar o guindaste. A estrutura não é estável até que estes sejam concluídos. Revestimento. Fixe as telhas, o isolamento, os painéis de parede e os rufos em uma sequência que mantenha o interior à prova de intempéries o mais cedo possível. Durante as etapas 3 a 5, o apoio temporário é fundamental. Uma moldura de portal torna-se autossustentável somente após a primeira dobra completa e seu reforço estar no lugar. Em projetos onde os vãos da estrutura são longos ou onde o guindaste deve ser liberado rapidamente, um suporte reforçado temporário é a solução padrão. O Suporte de construção Super Bailey com classificação de 900 toneladas utilizado em pontes de grande vão e obras ferroviárias é um exemplo prático deste tipo de estrutura metálica temporária. Suporte de construção Super Bailey de carga de 900 toneladas personalizado por atacado de grande extensão M Jiangsu Zhonghai Bridge Equipment Co., Ltd. é um fabricante de suporte de construção Super Bailey de grande extensão personalizado na China... Ver Produto → O controle de qualidade no local é principalmente visual: verifique as saliências dos parafusos, confirme se os suportes de mosca estão instalados em cada linha de madre perto do esquadro, verifique se o suporte está tensionado e nunca permita que o revestimento seja fixado antes que o suporte seja assinado. Aplicações comuns de construção de estrutura de portal O strength of a portal frame is clear, unobstructed space. That single advantage explains its spread across a wide range of building types. Armazéns e centros de distribuição com estantes que necessitam de pisos sem colunas. Oficinas de fabricação e fábricas onde guindastes, prensas e linhas de montagem ditam a estrutura do telhado. Edifícios agrícolas para gado, máquinas, armazenamento de grãos e áreas de alimentação cobertas. Hangares de aeronaves e pavilhões esportivos, onde o vão livre é toda a ponta do edifício. Unidades de varejo, showrooms e edifícios de serviços que precisam ser construídos em semanas, não em meses. Coberturas e cais de carga anexados a edifícios maiores, muitas vezes construídos como alpendres ou estruturas de cobertura. Edifícios de processos industriais com pistas de guindaste e instalações pesadas montadas no telhado. O same engineering principles, rigid connections, steel sections, and corrosion protection also apply outside buildings. Our sistemas modulares de estrutura de aço cobrir estruturas de abordagem de pontes, suportes de tubos e plataformas temporárias, estendendo a lógica da estrutura do portal ao trabalho de infraestrutura. Fabricantes de estruturas de aço personalizadas, fábrica de sistemas de estruturas de aço Como fabricantes de estruturas de aço na China e fábrica OEM de sistemas de estruturas de aço, a Zhonghai Bridge Equipment Co., Ltd é especializada em ... Ver Produto → Em projetos de pontes e infraestruturas, os pórticos do tipo portal aparecem como estruturas de acesso temporário, pórticos de montagem e plataformas de construção de pontes transversais. O caminho da carga e a lógica de estabilidade são idênticos aos de uma estrutura de edifício, mas as cargas são mais pesadas e as tolerâncias mais restritas. Um conjunto bem planejado de aplicações de plataforma de construção de ponte pode transformar uma instalação arriscada sobre a água em uma sequência de elevação de rotina. Construção da estrutura do portal: perguntas frequentes Qual é a diferença entre uma moldura de portal e uma treliça? Uma estrutura de portal usa juntas rígidas entre colunas e vigas para que o momento fletor seja transmitido pela conexão. Uma treliça usa membros triangulados com conexões fixadas, e os membros suportam principalmente forças axiais. As estruturas dos portais são normalmente mais baratas até cerca de 40 m de vão; treliças assumem vãos mais longos, cargas pontuais pesadas e aplicações de pontes. Qual é o vão máximo de uma estrutura de portal de aço? As estruturas do portal de seção laminada raramente ultrapassam 45 a 50 m antes que o peso da viga se torne excessivo. Além dessa faixa, os projetistas mudam para vigas de treliça, vigas celulares ou uma linha interna de colunas, se o uso do edifício permitir. A estrutura máxima do portal de aço de vão único na prática comum é de cerca de 60 m usando uma viga tipo treliça. As molduras de portal são mais baratas do que as molduras de treliça? Para vãos inferiores a 30 m, normalmente sim. Uma moldura de portal tem menos peças, menos soldagem, conexões mais simples e montagem mais rápida. Acima de 45 m ou com cargas pesadas de guindaste, a treliça muitas vezes se torna mais barata porque seus membros suportam a carga axialmente, o que reduz significativamente o tamanho dos membros e compensa o custo extra de fabricação. O que significa uma conexão momentânea em um quadro de portal? Uma conexão de momento transfere momento fletor, bem como forças axiais e de cisalhamento. Em uma moldura de portal, a conexão do beiral é uma conexão momentânea, razão pela qual as cargas da viga podem ser transportadas até a coluna sem um suporte separado. Sem capacidade de momento na junta, a estrutura seria um mecanismo e precisaria de contraventamento diagonal para permanecer estável. Quanto tempo dura uma estrutura de portal de aço? Isso depende principalmente da proteção contra corrosão, e não do aço em si. Uma estrutura de portal bem detalhada com galvanização por imersão a quente ou um sistema de pintura durável dura facilmente 50 anos ou mais em condições atmosféricas típicas. O revestimento do telhado normalmente precisará ser substituído antes da estrutura; a vida útil da estrutura é determinada pela manutenção do revestimento e pelo controle da condensação. Uma moldura de portal pode ser usada como ponte? Estruturas de portal em estilo de construção às vezes são usadas para pontes curtas de estrutura rígida, mas para a maioria das extensões de pontes um sistema modular do tipo treliça é mais prático. Você obtém melhor uso do material, estrutura mais rasa e capacidade previsível com painéis pré-fabricados. A maneira mais comum de construir rapidamente pontes de aço temporárias ou permanentes é com um sistema de treliça modular, como a ponte Bailey; o Capacidade de carga da ponte Bailey e guia de especificações explica as classes de carga e configurações usadas na prática. .article-section table{display: table!important;}.article-section thead{display: table-header-group!important;}.article-section tbody{display: table-row-group!important;}.article-section tr{display: table-row!important;}.article-section th{display: table-cell!important;font-weight:bold;border:1px solid #cccccc;padding:8px;}.article-section td{display: table-cell!important;border:1px solid #cccccc;padding:8px;}.article-section caption{caption-side:bottom;font-size:16px;margin-bottom:12px;font-style:italic;color:#808080;}.article-section h2{font-size:22px;font-weight:bold;text-align:left;margin-bottom:12px;}.article-section h3{font-size:16px;font-weight:bold;text-align:left;margin-bottom:12px;}.article-section p{font-size:16px!important;margin-bottom:12px;line-height:2;}.article-section ol{margin-bottom:12px;list-style-type:decimal;list-style-position:inside;padding-left:0;}.article-section ul{margin-bottom:12px;list-style-type:disc;list-style-position:inside;}.article-section li{list-style:inherit;font-size:16px;margin-bottom:6px;line-height:2;}.article-section a{color:#1374b2;text-decoration:underline;font-weight:bold;} .product-card{display:block;margin:20px 0;border:1px solid #e5e7eb;border-radius:10px;overflow:hidden;font-style:normal;background:#fff}.pc-inner{display:flex;text-decoration:none;color:inherit;align-items:center;min-height:120px}.pc-img{width:160px;min-width:160px;aspect-ratio:4/3;height:auto;min-height:120px;object-fit:cover;flex-shrink:0;display:block;align-self:stretch}.pc-body{padding:12px 16px;flex:1;min-width:0;display:flex;flex-direction:column;align-self:stretch;justify-content:center}.pc-title{display:block;font-size:15px;font-weight:600;color:#111;margin:0 0 6px;line-height:1.4}.pc-desc{display:-webkit-box;font-size:13px;color:#6b7280;margin:0 0 8px;line-height:1.5;overflow:hidden;-webkit-line-clamp:2;line-clamp:2;-webkit-box-orient:vertical}.pc-cta{display:block;font-size:13px;font-weight:600;color:#1374B2;margin-top:auto}.pc-inner:hover .pc-title{text-decoration:underline} .article-section a:not(.pc-inner),article a:not(.pc-inner){color:#1374B2}.pc-cta{color:#1374B2!important}

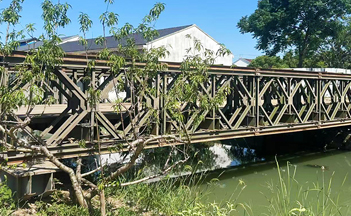

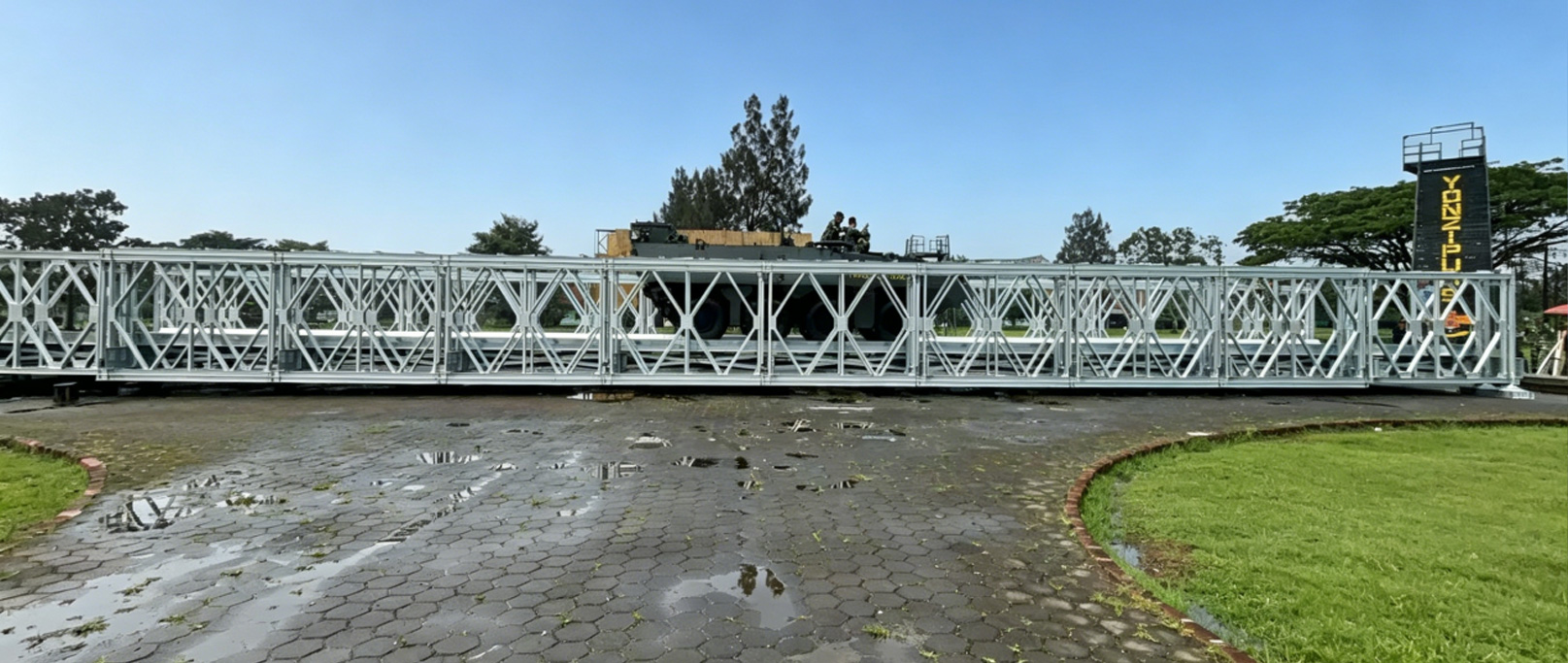

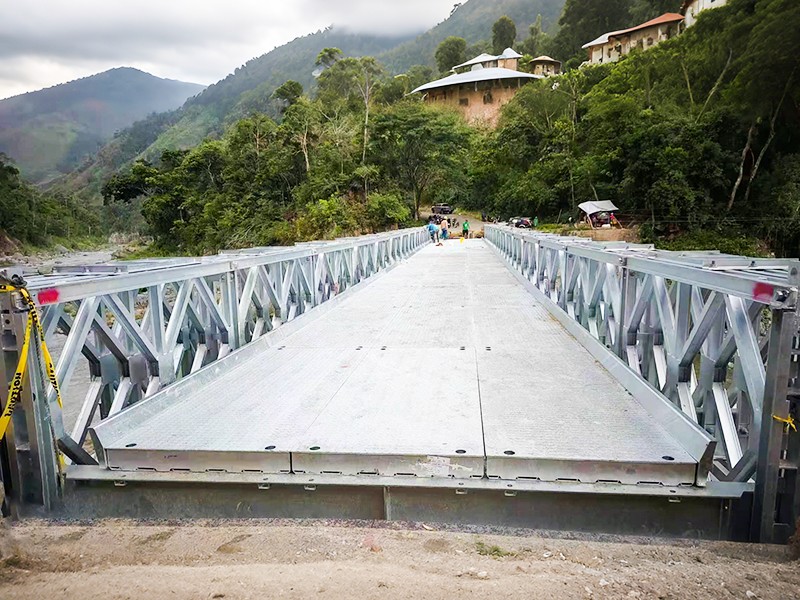

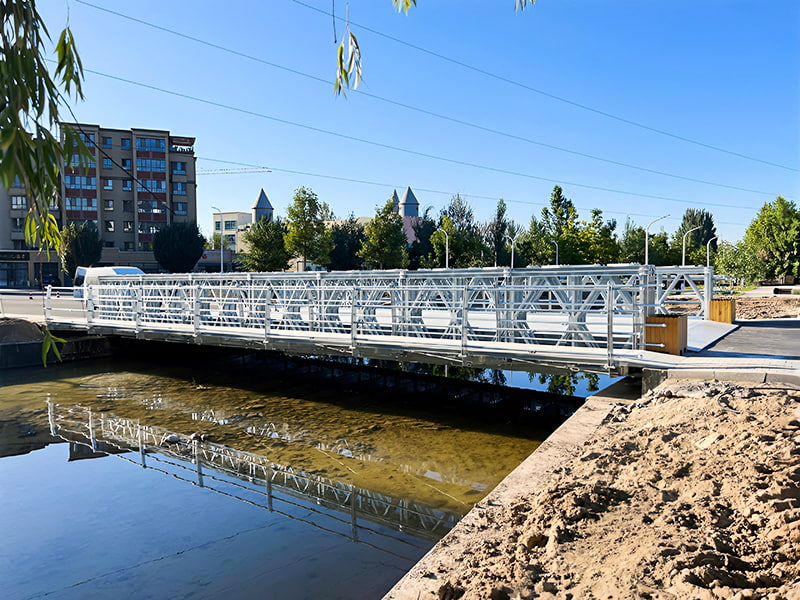

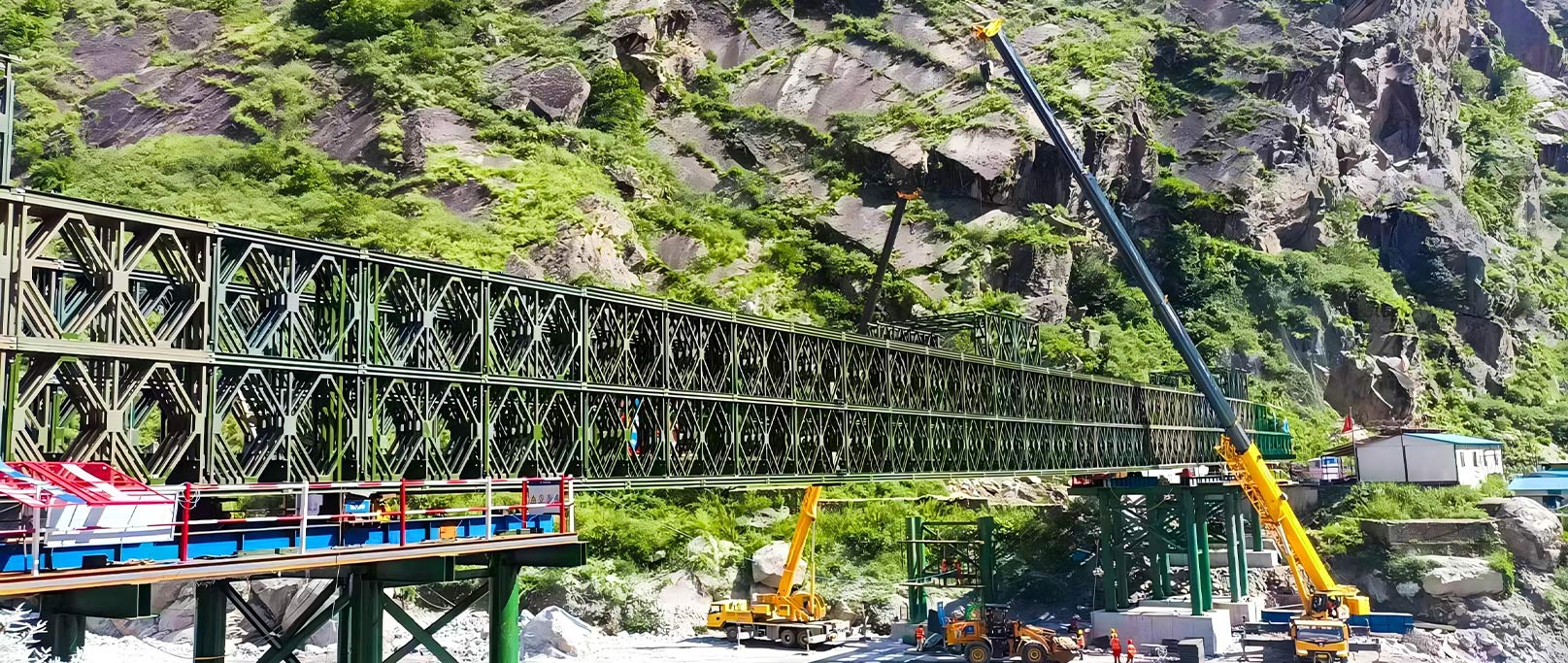

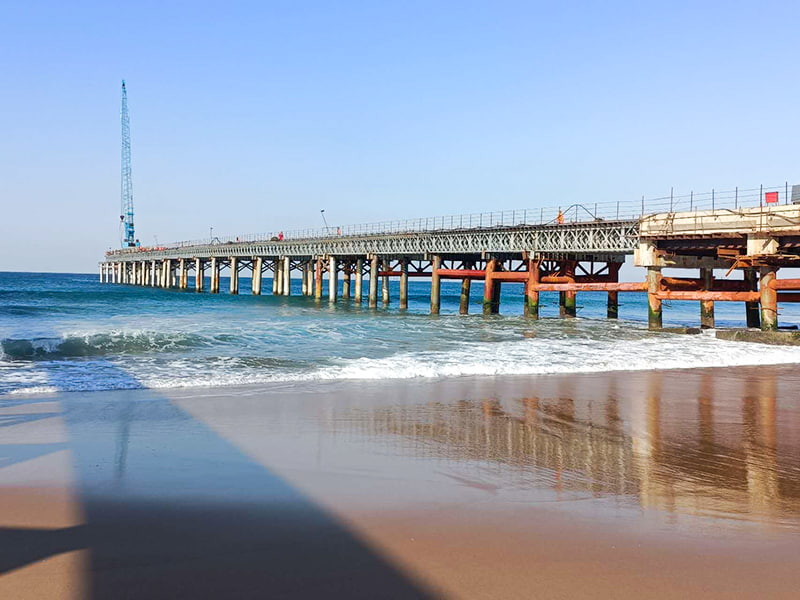

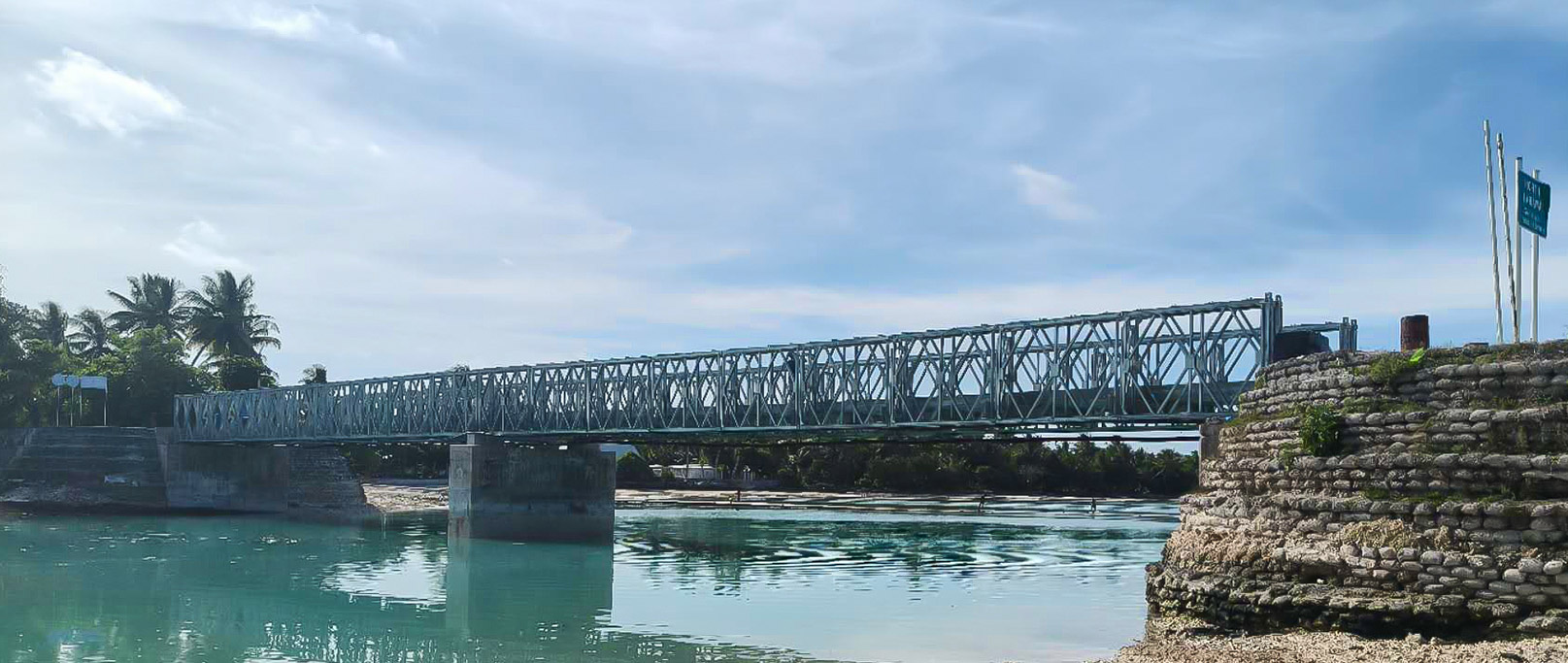

What A Bailey Truss Actually Is A bailey truss is a prefabricated steel panel bridge component built from triangulated upper and lower chords, vertical posts and diagonal braces, designed to be pinned together on site without cranes, welding or cast foundations. Each panel is 3.048 meters (10 feet) long and roughly 1.4 to 2.15 meters high depending on the manufacturer, and multiple panels combine side by side and story by story to form a girder strong enough to carry vehicle, rail or pedestrian traffic. The system was originally developed for military river crossings, but the same panel logic now underpins most modular steel bridges sold for rural roads, mining haul routes, disaster relief and temporary highway detours. The defining feature of a bailey truss is interchangeability. Every panel from a given series shares identical pin holes, so a contractor can extend a span, add a second row for extra width, or stack a second story for extra strength using the same stock of parts. That single design decision is why the bailey truss format has stayed in continuous use for more than eight decades while other temporary bridge concepts have come and gone. In practical terms, a bailey truss answers three questions a project team usually asks first: how fast can it go up, how much can it carry, and can it be reused somewhere else afterward. Because the panel is a standard building block rather than a custom fabrication, all three answers tend to be better than what a site-specific steel or concrete design can offer within the same timeline. Where The Bailey Truss Design Came From The panel bridge concept traces back to a wartime requirement for a crossing system that infantry could build under field conditions with basic tools and no heavy plant. The core idea, a repeating triangulated panel joined by a single pin type, solved two problems at once: it removed the need for on-site welding, and it let the same stock of parts be reused across dozens of different span lengths. What kept the format relevant long after its original purpose faded is the fact that panel logic scales in both directions. A single row of panels handles a footbridge; three rows stacked two stories high, chord reinforced, handles a loaded highway truck. Very few structural systems offer that range from one parts catalogue, which is why civil contractors, mining operators and disaster relief agencies still specify a bailey truss layout today rather than a bespoke steel girder. How the bailey truss role has broadened from its original single-purpose use. Era Primary Use Original design intent Rapid field river crossings, hand assembled with no cranes Post-conflict reconstruction Replacing damaged civilian road and rail crossings Current commercial use Rural access, mining haul roads, disaster response, highway detours, pedestrian and utility crossings Core Components Inside A Bailey Truss Panel A finished bailey truss bridge is a stack of a small number of repeating parts. Understanding what each piece does makes it much easier to read a supplier's parts list or a site erection drawing. Primary structural components found in a standard bailey truss panel assembly. Component Function Typical Material Panel chord Carries the main tension and compression forces along the span Double channel steel Vertical post Transfers deck load into the chords and keeps the panel square 8 gauge I beam section Diagonal brace Completes the triangulated pattern that gives the panel its rigidity Rolled steel section Panel pin Joins adjacent panels at the male and female lugs Forged alloy steel, roughly 3 kilograms each Transom Spans between the two truss lines and carries the deck Rolled steel beam Sway brace and rakers Resist lateral wind and vibration loads, prevent side sway Steel tie rods Chess and stringers Form the running deck surface for vehicles or foot traffic Timber or steel chequer plate Bearing and end post Transfers the full truss reaction into the abutment Cast or fabricated steel On the lower chord of every panel, four beam seating plates hold the transom in position, and two oval holes at the end of the channel accept the sway brace connection. Because the same pin size and hole spacing repeats across the entire panel, a crew can disassemble a bailey truss bridge and rebuild it in a completely different span length using the same inventory, which is the main reason rental fleets are built around this format. Why Triangulation Makes The Truss Work The strength of a bailey truss does not come from any single heavy member, it comes from geometry. A triangle is the only polygon that cannot change shape without changing the length of one of its sides, so once the diagonal braces, verticals and chords are pinned into triangles, the panel resists bending without needing a solid steel plate web. This has two practical consequences that matter for anyone specifying a project: Load is shared across every member in the panel rather than concentrated in one point, which is why a bailey truss can flex slightly under a moving vehicle without local failure Because the panel is open lattice rather than a solid plate girder, it uses far less steel per meter of span than a solid beam of equivalent strength, which keeps individual panel weight low enough for manual handling Engineers describe this efficiency using a strength-to-weight ratio, and it is the reason a 300 kilogram panel can, when combined with others in the right configuration, support vehicles weighing many tons. Standard Panel Dimensions And Weight Ranges Panel geometry is one of the few things that has stayed almost unchanged across manufacturers since the original British design, which is why parts from different eras and different factories are often still compatible. Reinforced chord panels and double story panels only change the load path, not the base envelope. Common bailey truss panel dimensions referenced across current manufacturer datasheets. Parameter Typical Value Panel length 3.048 m (10 ft), pin hole to pin hole Panel height 1.45 m to 2.15 m depending on series Panel weight 270 kg to 349 kg Standard roadway width 3.27 m single lane, 4.25 m wide lane Panel pin weight Approximately 3 kg per pin Practical clear span 6 m to over 90 m with intermediate piers for longer runs Because every panel weighs under 350 kilograms, a crew of four to six people can lift and pin a panel by hand, which is exactly what made the format practical for sites where mobile cranes cannot reach. Heavier deck and transom pieces are usually rolled into place on temporary rollers rather than carried. Configuration Types: Matching The Truss To The Load The single biggest advantage of a bailey truss system is that load capacity is a building block problem rather than a redesign problem. Instead of engineering a new bridge for every span and axle load, the same panel is repeated in different row and story combinations. Single-Single (SS): one row of panels, one story tall, used for light pedestrian or farm access crossings Double-Single (DS): two rows of panels side by side for a moderate increase in bending capacity Triple-Single (TS): three rows side by side, common on medium span highway crossings Double-Double (DD) and Triple-Double (TD): two-story stacking added to double or triple row configurations for longer spans under heavier axle loads Reinforced variants (SSR, DSR, TSR): a chord reinforcement member bolted along the top and bottom chord to raise capacity without adding a full extra row General relationship between configuration and typical use case; site-specific engineering always governs the final choice. Configuration Rows x Stories Typical Fit SS 1 x 1 Footbridges, farm and light utility crossings DS 2 x 1 Light vehicle rural roads TS 3 x 1 Medium span single lane highway sections DD 2 x 2 Longer spans with moderate heavy vehicle traffic TD 3 x 2 Long span, full highway load, mining haul routes Choosing between these configurations comes down to two numbers: the clear span the site needs and the design vehicle or rail load the bridge must carry. As a general pattern, doubling the number of truss rows roughly doubles bending capacity, while adding a second story primarily helps with longer spans where deflection, not raw strength, becomes the limiting factor. Load Capacity And Span Planning Most bailey truss bridges built today are designed around standard highway load models such as HS-20, HL-93 or comparable heavy vehicle load cases, and configuration selection is what lets one panel type cover such a wide range of outcomes. A single-single configuration is generally suited to spans up to around 30 meters carrying light traffic, while a chord reinforced double-double or triple-double layout can push usable spans well beyond 60 meters while still carrying full highway loading. Reported load ranges across current suppliers commonly fall between 30 and 70 tons depending on configuration, span and story count, according to manufacturer product literature. Two practical rules consistently show up in project planning documents: Longer spans push a project toward more rows or an added story before they push it toward a different bridge system entirely Extremely heavy or oversized vehicles are usually handled by adding chord reinforcement and extra panels rather than by changing the bridge type For multi span crossings, intermediate piers are simply added at panel-length intervals, which means a bailey truss layout can, in principle, be extended indefinitely as long as pier spacing and soil conditions allow it. Planning teams typically confirm three inputs before finalizing a configuration: the design vehicle weight and axle spacing, the clear span demanded by the crossing, and the ground bearing capacity available for abutments or intermediate piers. Deflection, Camber And Site Engineering Notes Two engineering details separate a well-planned bailey truss project from a poorly planned one: deflection control and pre-camber. As span length increases, a truss under moving load deflects more even if it is technically strong enough to carry the weight, and excessive deflection creates a rough ride and long-term fatigue at the pin connections. To offset this, longer spans are typically built with a small upward pre-camber, meaning the unloaded truss sits slightly higher in the middle than at the ends, so that under full traffic load it settles to a level, comfortable profile rather than sagging visibly. Site teams also check three supporting details before opening a crossing: Bearing pad condition and levelness at both abutments Correct pin insertion direction and full engagement at every panel joint Sway bracing torque, since loose lateral bracing is the most common cause of vibration complaints on a new installation Steel Grade And Corrosion Protection Chords and posts are typically rolled from high-tensile low-alloy steel, with panel pins forged from alloy steel such as 30CrMnTi for wear resistance at the connection points. Because a bailey truss is expected to sit outdoors, often near water, corrosion protection is not an afterthought, it is part of the base specification. Two coating approaches dominate current production. Hot-dip galvanizing corrodes at roughly one thirtieth the rate of bare steel in the same environment and is widely documented as delivering multiple decades of maintenance-free service life on outdoor steel structures. The alternative is an inorganic zinc-rich primer system, which gives strong protection at lower shipping weight but generally needs a repaint cycle sooner than a full hot-dip coating. Pins and smaller fasteners are almost always galvanized separately, since their small cross section makes them the fastest part of the assembly to corrode if left uncoated. For coastal, marine or heavy de-icing salt environments, project specifications increasingly call for a duplex system, meaning a galvanized base layer topped with a compatible paint coat, since salt exposure accelerates zinc consumption noticeably faster than a typical inland site. Coating options commonly specified for bailey truss steel components. Coating Best Suited Environment Relative Service Life Hot-dip galvanizing General outdoor, inland and moderate humidity Long, often decades before first maintenance Zinc-rich primer paint Lighter duty, cost-sensitive projects Moderate, repaint cycle required sooner Duplex (galvanize plus paint) Coastal, marine, heavy salt exposure Longest, combines both protection mechanisms How A Bailey Truss Bridge Goes Up On Site The launching sequence is the other reason this system remains popular for emergency and remote-site work: it does not depend on heavy cranes reaching the crossing point. Survey the crossing and confirm clear span, bank height difference and soil bearing capacity at both sides Prepare and level abutments or bearing pads on both banks, checking that they are square to the intended centerline Assemble the first panels on rollers on the near bank, pinning chords, posts and diagonals into a complete truss section Add transoms and sway bracing as each new panel is pinned in, keeping the growing structure laterally stable Launch the assembled truss nose forward across the gap using rollers or a launching nose, adding panels from the near bank as the front end advances Once the leading end reaches the far bearing, lower the completed span onto both abutments and remove the rollers Install decking, chequer plate or timber chess, then check pin torque and bracing before opening the crossing to traffic Carry out a final walk-through inspection covering bearings, pins, bracing and deck fasteners before signing off the crossing for use Because every panel is under 350 kilograms and every connection is a pin rather than a weld, a trained crew can erect a moderate span bailey truss bridge in a matter of days using hand tools and a small support crane for the deck components, rather than the weeks typically needed for a cast concrete crossing. Service Life And Ongoing Maintenance Although the bailey truss format was originally built for temporary military use, properly maintained installations routinely stay in service for several decades, including on public roads carrying regular traffic. Field studies on hot-dip galvanized steel bridge components have recorded structures remaining largely maintenance-free for 50 years or more in typical inland environments. A simple recurring inspection routine for an in-service bailey truss bridge. Check Frequency What To Look For Pin and bolt tightness After first season, then annually Play or movement at panel joints Coating condition Annually Scratches, bare metal or rust bleed Drainage paths Seasonally Standing water against the lower chord Deck fasteners Annually Loose chequer plate or worn timber chess None of these tasks require specialized certification bodies or heavy equipment, which keeps lifecycle cost low compared with a permanent structure of similar span. Lifecycle Cost And Economics Compared To Fixed Structures The economics of a bailey truss project rarely come down to steel tonnage alone. Three factors usually decide whether a panel bridge or a fixed structure makes more sense for a given crossing: Timeline: a panel bridge can typically be designed, delivered and erected far faster than a poured foundation and steel or concrete girder structure Reusability: panels can be recovered and redeployed at a different site once a project or emergency need ends, which a fixed structure cannot offer Site access: locations without room for large plant or crane access favor a system that erects with hand tools and small support equipment For crossings that are genuinely permanent and centrally located, a fixed structure often wins on long-run maintenance simplicity. For anything temporary, remote, or subject to changing traffic patterns, the ability to relocate a bailey truss later is frequently the deciding factor rather than upfront material cost. Where Bailey Truss Bridges Get Used Today The application list has grown far beyond the system's original military role. Common current uses include: Rural and forestry road crossings where a permanent structure is not yet justified Mining and quarry haul routes needing high load capacity with the option to relocate the bridge later Disaster response and flood recovery, replacing washed-out crossings within days Detour bridges while a permanent highway structure is being rebuilt nearby Pedestrian and utility crossings, gantry supports and temporary trestles on active construction sites Pipeline and cable crossings where panels double as a support trestle rather than a roadway This range of use cases is exactly why panel stock, rather than a single fixed bridge design, has become the standard way suppliers think about the bailey truss product line: the same inventory serves a farm track one month and a highway detour the next. Frequently Asked Questions What is the difference between a bailey truss and a bailey bridge? The truss is the triangulated panel structure that carries load; the complete bailey bridge also includes the deck, transoms, bracing and abutment connections built from that truss. How long can a bailey truss span without a support pier? Single span layouts commonly reach 30 to 60 meters depending on configuration, with chord reinforced double or triple row layouts able to exceed that range before an intermediate pier becomes necessary. Can a bailey truss bridge carry heavy trucks? Yes. Adding rows, an extra story or chord reinforcement raises capacity, and configurations rated for standard highway load models such as HS-20 or HL-93 are common in current manufacturer specifications. Are bailey truss panels interchangeable between suppliers? Panels built to the same standard pin spacing and hole pattern, such as the widely used 321-type geometry, are generally interchangeable, which is why many rental fleets mix stock from different production runs. How long does a bailey truss bridge last? With hot-dip galvanized components and basic upkeep, several decades of service is realistic, and some installations have been documented remaining largely maintenance-free for over 50 years. Does a bailey truss bridge need a foundation? It needs level, stable bearing points on each bank rather than a full foundation, which is a major reason it can be deployed much faster than a cast-in-place structure. Can a bailey truss bridge be taken down and reused elsewhere? Yes, this is one of the format's core advantages. Panels are pinned rather than welded, so a complete truss can be disassembled and re-erected at a different span length or location using the same stock. What causes vibration or bounce on a newly built bailey truss bridge? Loose sway bracing or pin connections are the most common cause. Retorquing bracing and confirming full pin engagement usually resolves noticeable movement. Is a bailey truss suitable for railway crossings as well as roads? Panel bridges have been used for provisional rail crossings, though the configuration, decking and bearing details differ from a roadway installation and are engineered separately for rail loading. How many people are needed to erect a bailey truss span? A typical crew of six to ten people can erect a moderate span using hand tools, since individual panels weigh under 350 kilograms and connections are pinned rather than welded. .bt-sec { margin-bottom: 40px; } .bt-sec h2 { font-size: 22px; font-weight: bold; text-align: left; margin-bottom: 15px; line-height: 1.3; color: #1374b2; } .bt-sec h3 { font-size: 16px; font-weight: bold; text-align: left; margin-bottom: 15px; line-height: 1.6; } .bt-sec p { font-size: 16px; margin-bottom: 15px; text-align: left; line-height: 2; } .bt-sec ul, .bt-sec ol { margin-bottom: 15px; } .bt-sec li { font-size: 16px; margin-bottom: 5px; line-height: 2; } .bt-sec table tbody tr:nth-child(even) { background-color: #f4f9fc; } .bt-sec-intro { padding: 22px; background: linear-gradient(135deg, #eaf4fa 0%, #ffffff 100%); border-left: 5px solid #1374b2; border-radius: 4px; } .bt-sec-intro h2 { color: #0d5a8a; } .bt-sec-history { padding: 20px; border: 1px dashed #94c3dc; border-radius: 4px; } .bt-sec-history h2 { border-bottom: 2px solid #1374b2; padding-bottom: 8px; display: inline-block; } .bt-sec-components h2 { position: relative; padding-left: 14px; border-left: 6px solid #1374b2; } .bt-sec-engineering { background-color: #14314a; padding: 22px; border-radius: 6px; } .bt-sec-engineering h2 { color: #ffffff; } .bt-sec-engineering p { color: #eaf4fa; } .bt-sec-engineering li { color: #dceefa; } .bt-sec-specs { padding: 20px; background-color: #f4f9fc; border: 1px solid #cfe6f2; border-radius: 4px; } .bt-sec-config h2 { display: inline-block; border-bottom: 3px solid #1374b2; padding-bottom: 6px; } .bt-sec-config li { padding-left: 4px; } .bt-sec-load { padding-left: 18px; border-left: 4px solid #1374b2; } .bt-sec-deflection { padding: 20px; background-color: #fbfdff; border-top: 3px solid #1374b2; border-bottom: 3px solid #1374b2; } .bt-sec-materials { background-color: #f7fbfd; padding: 22px; border-radius: 6px; box-shadow: 0 1px 3px rgba(19,116,178,0.15); } .bt-sec-install h2 { color: #0d5a8a; } .bt-sec-install { counter-reset: bt-step; } .bt-sec-install ol { list-style: none; } .bt-sec-install ol li { position: relative; padding-left: 34px; font-size: 16px; } .bt-sec-install ol li::before { counter-increment: bt-step; content: counter(bt-step); position: absolute; left: 0; top: 0; width: 22px; height: 22px; line-height: 22px; text-align: center; background-color: #1374b2; color: #ffffff; border-radius: 50%; font-size: 13px; font-weight: bold; } .bt-sec-maintenance { border-top: 1px solid #cfe6f2; border-bottom: 1px solid #cfe6f2; padding: 22px 0; } .bt-sec-economics { padding: 20px; background-color: #eaf4fa; border-radius: 4px; } .bt-sec-applications li { color: #14314a; } .bt-sec-faq { padding: 20px; background-color: #f7fbfd; border-radius: 6px; } .bt-sec-faq h2 { margin-bottom: 20px; } .bt-sec-faq h3 { color: #1374b2; padding-top: 10px; border-top: 1px solid #d9ecf5; } .bt-sec-faq h3:first-of-type { border-top: none; padding-top: 0; } @media (max-width: 600px) { .bt-sec { margin-bottom: 28px; } .bt-sec h2 { font-size: 20px; } .bt-sec-intro, .bt-sec-specs, .bt-sec-materials, .bt-sec-history, .bt-sec-deflection, .bt-sec-engineering, .bt-sec-economics, .bt-sec-faq { padding: 14px; } table { font-size: 14px; } th, td { padding: 5px !important; } }

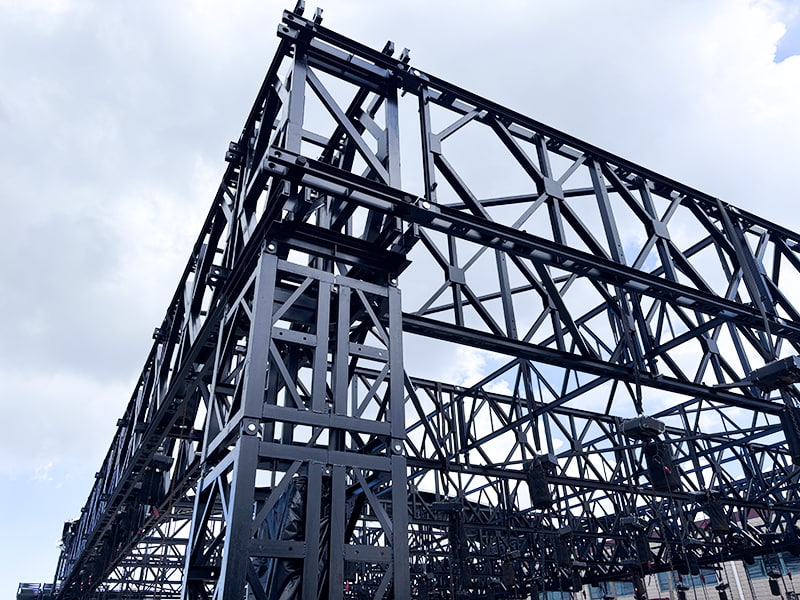

Estrutura de Aço Edifícios: a resposta direta Um edifício com estrutura de aço é um sistema de construção no qual a estrutura de suporte de carga primária, colunas, vigas, treliças e contraventamentos são fabricados em aço estrutural em vez de concreto armado, madeira ou alvenaria. Esta estrutura suporta toda a carga permanente, carga dinâmica, carga de vento e carga sísmica do edifício, enquanto paredes, telhados e isolamento atuam como materiais de envelope não resistentes fixados à estrutura de aço. Edifícios com estrutura de aço são escolhidos com mais frequência quando um projeto precisa de um amplo vão livre, um cronograma de montagem rápido, uma fundação mais leve e durabilidade de longo prazo sob repetidos ciclos de carregamento. Os formatos mais comuns são térreos estruturas de aço do quadro do portal , edifícios de vários andares com estrutura de aço, edifícios de treliça de aço para grandes vãos e edifícios modulares de aço montados a partir de vãos pré-fabricados. Os vãos livres típicos variam de 18 metros a 60 metros sem colunas internas, e as alturas dos beirais geralmente variam de 4,5 metros a 12 metros dependendo do uso pretendido, como armazém, oficina, hangar de aeronaves, ginásio ou edifício agrícola. Comparado com a construção de concreto moldado no local, um edifício com estrutura de aço normalmente reduz o período total de construção em 30 por cento a 50 por cento , porque colunas, vigas e terças de telhado são fabricadas em uma fábrica e aparafusadas no local, em vez de vazadas e curadas. A procura de edifícios com estrutura de aço tem crescido de forma constante nos setores da logística, da indústria transformadora e da agricultura, impulsionada em grande parte pela necessidade de instalações que possam ser construídas rapidamente, ajustadas posteriormente em tamanho e realocadas ou revendidas à medida que o negócio muda de forma. Este guia cobre componentes estruturais, tipos de construção, classes de aço, considerações eólicas e sísmicas, fatores de custo, proteção contra corrosão, isolamento, perfis de revestimento, portas e ventilação, fundações, sequência de montagem, controle de qualidade, segurança do local, aplicações industriais, reciclabilidade, erros comuns de pedido, manutenção de longo prazo e uma seção detalhada de perguntas frequentes. O que diferencia um edifício com estrutura de aço A diferença definidora entre um edifício com estrutura de aço e um edifício convencional de concreto ou alvenaria é a forma como as cargas passam pela estrutura. Em uma estrutura de aço, as forças são concentradas em membros delgados conectados em juntas discretas, colunas, caibros, terças e tirantes, em vez de distribuídas através de uma massa contínua de concreto. Isto permite que a mesma capacidade de carga seja alcançada com muito menos peso próprio. Vantagem peso-força O aço estrutural tem uma relação resistência-peso muito maior do que o concreto armado com capacidade de carga comparável. Um edifício com estrutura de portal de aço de um determinado vão normalmente pesa 60% a 70% menos do que uma estrutura de concreto armado equivalente, o que reduz diretamente o tamanho da fundação, o custo da fundação e a carga transmitida ao solo. Isto é mais importante em locais com capacidade de suporte do solo fraca ou variável, onde uma estrutura mais leve permite a utilização de sapatas isoladas simples em vez de estacas profundas. Precisão Dimensional Os membros de aço são cortados, perfurados e soldados em um ambiente de fábrica controlado usando plasma CNC ou equipamento de corte a laser, mantendo tolerâncias de alguns milímetros em um membro com vários metros de comprimento. Essa precisão significa que as conexões aparafusadas no local se alinham corretamente na primeira vez, reduzindo o retrabalho que é comum em fôrmas de concreto moldadas no local, onde a variação dimensional depende muito da qualidade da fôrma e da técnica de concretagem. Velocidade de fabricação em comparação com concreto fundido Como os elementos de aço são produzidos fora do local enquanto o trabalho de fundação ocorre em paralelo, o cronograma geral do projeto é reduzido significativamente. Uma estrutura de concreto deve aguardar a instalação da fôrma, a colocação do reforço, a concretagem e um período de cura antes que o próximo andar ou vão possa prosseguir, enquanto uma estrutura de aço pode ser entregue e erguida assim que os parafusos de ancoragem forem colocados e o concreto da fundação atingir a resistência adequada. Flexibilidade de design para futuras alterações de uso Como as conexões de aço são aparafusadas em vez de fundidas monoliticamente, os layouts internos podem ser alterados posteriormente com muito menos interrupções. Pisos de mezanino, vãos adicionais, novas aberturas de portas ou vigas de pista de guindaste podem muitas vezes ser adicionados a um edifício de estrutura de aço existente com reforço direcionado, algo que é muito mais perturbador e caro de se conseguir dentro de uma estrutura de concreto sólida. Tipos comuns de edifícios com estrutura de aço Os edifícios com estrutura de aço se enquadram em um pequeno número de sistemas estruturais bem estabelecidos, cada um adequado para um vão, altura e perfil de carga diferentes. Escolher o tipo certo antecipadamente evita reprojetos dispendiosos posteriormente no projeto. Estruturas de aço com estrutura de portal — edifícios de um andar usando vigas inclinadas ou rasas aparafusadas a colunas, mais comuns para armazéns, fábricas e galpões de varejo. Edifícios de treliça de aço — membros triangulares da corda superior e inferior que abrangem grandes distâncias com o mínimo de material, típico para ginásios, salas de exposição e hangares de aeronaves. Edifícios de vários andares com estrutura de aço — grades de vigas e pilares com piso composto, utilizadas em escritórios, estruturas de estacionamento e empreendimentos de uso misto. Estruturas de estrutura espacial — sistemas treliçados tridimensionais que distribuem a carga em múltiplas direções, escolhidos para vãos sem pilares superiores a 40 metros, como coberturas de estádios. Edifícios modulares de aço — compartimentos pré-montados ou contentores ligados no local, preferidos para instalações temporárias, escritórios locais e edifícios que necessitam de uma rápida relocalização. Edifícios de aço pré-projetados — sistemas totalmente otimizados onde colunas, vigas, terças e revestimentos são projetados juntos como um único pacote, em vez de montados a partir de componentes adquiridos separadamente, reduzindo o uso de materiais e o tempo de projeto. Layout de quadro de momento vs quadro contraventado Dentro desses tipos de edifícios, o sistema de resistência à carga lateral é geralmente um pórtico de momento, onde as conexões coluna-viga são rígidas o suficiente para resistir à flexão sem contraventamento diagonal, ou um pórtico contraventado, onde hastes diagonais ou membros angulares suportam cargas laterais enquanto as ligações viga-coluna permanecem mais simples. As molduras momentâneas mantêm as linhas das paredes livres de contraventamentos visíveis, o que é adequado para edifícios que necessitam de grandes aberturas de portas ao longo de cada parede, enquanto as molduras contraventadas são geralmente mais econômicas quando algumas paredes podem acomodar membros diagonais visíveis. Faixas típicas de vão e altura por tipo de construção com estrutura de aço Tipo de edifício Espaço claro típico Altura típica do beiral Moldura do portal 18m - 40m 4,5m - 9m Estrutura de treliça 30m - 60m 8m - 15m Estrutura de vários andares 6m - 12m por baia 3m - 4m por andar Moldura espacial 40m - 120m 10m - 25m Edifício modular 3m - 12m 2,4m - 3,6m Classes de aço e especificações de materiais O tipo de aço especificado para os membros primários e secundários de um edifício determina diretamente quanto material é necessário para transportar uma determinada carga, e os compradores que entendem a terminologia básica do tipo podem comparar as cotações com muito mais precisão. Classes de aço estrutural comuns Os membros primários da estrutura são comumente especificados em classes com uma resistência ao escoamento mínima em torno de 235 MPa a 355 MPa , geralmente rotulado como Q235, Q355, S235 ou S355, dependendo do padrão regional em uso. Graus de resistência ao escoamento mais altos permitem que chapas mais finas sejam usadas para a mesma carga, reduzindo a tonelagem geral, embora chapas mais finas possam ser mais sensíveis à flambagem local e normalmente exijam detalhes mais cuidadosos do reforço. Espessura da placa e peso da seção A espessura da placa do flange da coluna e da viga para estruturas típicas de portais de um andar geralmente varia de 6 milímetros a 20 milímetros , com placa de alma ligeiramente mais fina que a placa de flange em seções soldadas cônicas. As terças e vigas são geralmente formadas a partir de chapas de aço com espessura entre 1,5 e 3 milímetros, uma vez que suas exigências de vão e carga são muito inferiores às dos membros primários. Membros primários soldados versus laminados a quente Colunas primárias e vigas são produzidas como seções padrão laminadas a quente ou como seções construídas soldadas cortadas de chapa plana e unidas por soldagem automática por arco submerso. As seções cônicas soldadas permitem que o fabricante combine a profundidade do membro com o momento de flexão em cada ponto ao longo da estrutura, muitas vezes economizando material em comparação com uma seção laminada a quente de profundidade constante, o que é uma das razões pelas quais as estruturas soldadas cônicas dominam o mercado de construção de portais de médio vão. Componentes estruturais explicados Cada edifício com estrutura de aço, independentemente do tipo, é construído a partir de um conjunto repetido de membros. Compreender o que cada componente faz ajuda os compradores a ler um desenho estrutural e comparar cotações de diferentes fabricantes em igualdade de condições. Estrutura Primária: Colunas e Vigas As colunas transferem cargas verticais do telhado até a fundação, enquanto as vigas, às vezes chamadas de vigas, se estendem horizontalmente ou em uma inclinação entre as colunas para suportar as cargas do telhado. Os membros primários são geralmente seções H laminadas a quente ou seções I cônicas soldadas, com seções cônicas usadas para corresponder ao diagrama de momento fletor e economizar peso do aço nas extremidades de baixa tensão do membro. Membros Secundários: Terças e Girts As terças correm ao longo da inclinação do telhado entre as vigas para apoiar as coberturas do telhado, e as vigas correm ao longo das paredes entre as colunas para apoiar o revestimento das paredes. Estas são normalmente seções C ou Z formadas a frio, escolhidas porque seu formato pode ser aninhado para um transporte eficiente e porque são mais leves que as seções laminadas a quente, ao mesmo tempo em que atendem às demandas de carga mais baixas da estrutura secundária. Sistemas de contraventamento As hastes de reforço, contraventamentos angulares ou contraventamentos de portal resistem às forças laterais do vento e da atividade sísmica que a estrutura principal por si só não consegue suportar na direção ao longo do comprimento do edifício. Sem contraventamento adequado, um edifício com estrutura de aço pode se inclinar lateralmente sob a carga do vento, mesmo que as próprias estruturas do portal permaneçam estáveis ​​na direção da seção transversal. Placas de base e conexões de parafusos de ancoragem As placas de base são placas de aço grossas soldadas na parte inferior de cada coluna e aparafusadas à fundação por meio de chumbadores embutidos no concreto. A placa de base distribui a carga concentrada da coluna sobre uma área maior da fundação e, em projetos de pórticos de momento, deve ser dimensionada e aparafusada para resistir a um momento fletor, bem como a uma carga vertical, e não apenas a uma simples reação vertical. Vigas de guindaste e sistemas de pista Os edifícios que necessitam de movimentação aérea de materiais incluem vigas de guindaste, também chamadas de vigas de pista de guindaste, montadas em suportes fixados às colunas principais. O carregamento do guindaste introduz tensões repetidas do tipo fadiga na estrutura que são diferentes da carga estática do vento ou da neve, de modo que as colunas que suportam os guindastes são normalmente mais pesadas e usam reforço adicional em comparação com colunas em uma construção sem guindaste do mesmo vão. Considerações sobre carga de vento e projeto sísmico Como os edifícios com estrutura de aço são mais leves do que os equivalentes de concreto e muitas vezes apresentam telhados com grandes vãos livres, a carga do vento e o comportamento sísmico exigem atenção cuidadosa durante a fase de projeto, em vez de serem tratados como algo secundário. Elevação do Vento em Telhados de Grandes Vãos Telhados largos e de inclinação rasa geram uma sucção ascendente significativa no lado de sotavento e nos cantos do telhado durante ventos fortes, que podem exceder a força descendente do próprio peso do telhado. As conexões terça-viga e os fixadores das telhas do telhado nessas zonas são normalmente especificados em espaçamentos menores do que o campo geral do telhado para resistir a essa pressão de elevação localizada. Resposta Sísmica de Estruturas de Aço O aço é um material dúctil, o que significa que pode deformar-se visivelmente antes da fratura, o que permite que uma estrutura de aço bem detalhada absorva a energia sísmica através de escoamento controlado, em vez de falha repentina e frágil. Esta ductilidade é uma das razões pelas quais os edifícios com estrutura de aço são frequentemente preferidos em regiões com actividade sísmica significativa, desde que os detalhes da ligação sejam concebidos para permitir que o escoamento ocorra num local previsível e controlado, em vez de num grupo de soldadura ou parafuso que possa falhar repentinamente. Interação entre carga de neve e inclinação do telhado A inclinação do telhado afeta diretamente a quantidade de neve acumulada antes de escorregar, portanto, os edifícios em regiões de neve intensa normalmente usam uma inclinação mais íngreme ou um espaçamento de terça mais pesado do que os edifícios em climas amenos com uma extensão idêntica. Ignorar os dados regionais de carga de neve durante o projeto é um dos erros mais comuns e caros na aquisição de estruturas de aço, uma vez que reformar um telhado para carga de neve subestimada após a construção é muito mais caro do que especificá-la corretamente desde o início. Estrutura de Aço vs Construção Tradicional de Concreto A escolha entre um edifício com estrutura de aço e um edifício de concreto armado geralmente depende dos requisitos do vão, do cronograma de construção, das condições do solo do local e da flexibilidade de longo prazo para expansão ou reconfiguração. Comparação geral de edifícios com estrutura de aço e construções de concreto armado Fator Estrutura de Aço Concreto Armado Velocidade de construção Rápido, aparafusado no local Mais lento, é necessária cura Espaço livre máximo Até 60m ou mais Normalmente abaixo de 20m Peso estrutural Base mais leve e menor Fundação mais pesada e maior Expansão futura Extensão de baía simples Difícil, requer demolição Classificação de resistência ao fogo Requer proteção adicional contra fogo Inerentemente mais alto Eficiência de suporte de peso Alta relação resistência-peso Menor relação resistência-peso Desempenho acústico Precisa de forro acústico adicional Amortecimento de massa naturalmente maior Quando a construção em concreto ainda vence O concreto continua sendo a escolha mais forte para porões, estruturas de retenção de água, núcleos de arranha-céus que exigem resistência inerente ao fogo sem proteção adicional contra fogo e edifícios onde a própria massa é desejada para isolamento acústico ou amortecimento de vibrações, como certos laboratórios ou instalações de fabricação de precisão. Fatores de custo e preço por metro quadrado O custo de construção de estruturas de aço é determinado principalmente pela tonelagem de aço, grau de revestimento do telhado e das paredes, espessura do isolamento, requisitos de carga do guindaste e acessibilidade do local. Como faixa de planejamento geral, um armazém de pórtico de um andar sem acabamentos internos normalmente fica entre 45 USD e 120 USD por metro quadrado para a estrutura de aço e o pacote básico de revestimento, antes da adição de fundações, portas, trabalhos elétricos e acabamentos internos. Edifícios com projeto de carga de neve mais pesada, pórticos de guindaste ou revestimento de painel sanduíche isolado movem-se em direção à extremidade superior dessa faixa ou além dela. Tonelagem de aço por metro quadrado Um armazém simples de pórtico com vão de 24 metros e carregamento moderado normalmente usa 15 quilogramas a 25 quilogramas de aço por metro quadrado de área coberta. Vãos mais largos, maiores capacidades de guindaste ou zonas de vento e neve mais fortes aumentam esse número, às vezes para 35 quilogramas por metro quadrado ou mais, porque as seções de vigas e colunas devem crescer para resistir a momentos de flexão maiores. Participação nos custos de revestimento e isolamento Revestimentos de telhados e paredes, isolamentos, calhas e rufos comumente representam 30 por cento a 40 por cento do custo total da construção entregue, aproximadamente comparável à própria estrutura de aço. A escolha de placas de revestimento único com manta de isolamento separada é mais barata inicialmente do que painéis sanduíche isolados, mas os painéis sanduíche reduzem o tempo de trabalho no local e geralmente apresentam melhor desempenho para eficiência térmica a longo prazo. Variação Regional de Custos O custo de construção de estrutura de aço por metro quadrado varia consideravelmente entre regiões devido a diferenças no preço do aço bruto, taxas de mão de obra, distância de envio da planta de fabricação e requisitos locais de carga de vento ou neve. Os projectos costeiros que exigem especificações mais elevadas de protecção contra a corrosão, ou locais remotos no interior com elevados custos de transporte, situam-se normalmente acima dos preços médios nacionais, mesmo quando o próprio projecto do edifício é padrão. Os compradores de custos ocultos muitas vezes não percebem Os itens comumente deixados de fora de uma cotação inicial apenas de estrutura incluem nivelamento e compactação do local, reforço de fundação e concreto, portas pessoais e portas rolantes, calhas e tubos de queda, painéis de iluminação de telhado translúcidos e instalação elétrica. Os compradores que solicitam uma cotação detalhada cobrindo esses itens do escopo evitam surpresas orçamentárias posteriormente no projeto. Sistemas de proteção e revestimento contra corrosão O aço estrutural não revestido sofre corrosão quando exposto à umidade e ao oxigênio, portanto, todo edifício com estrutura de aço precisa de um sistema de revestimento adequado ao seu ambiente. A seleção do revestimento é uma das decisões mais negligenciadas no processo de compra, mas determina quantas décadas a moldura durará antes que seja necessária uma grande repintura. Galvanização por imersão a quente — um revestimento de zinco aplicado por imersão de aço em zinco fundido, normalmente proporcionando 25 a 50 anos de proteção, dependendo da espessura do revestimento e da exposição atmosférica. Primer epóxi com acabamento poliuretano — um sistema de pintura de duas ou três camadas usado onde o acabamento da cor e a resistência química são importantes, comuns em membros estruturais visíveis. Primer rico em zinco — aplicado antes da pintura de acabamento para dar proteção sacrificial em arranhões e áreas de solda onde o revestimento de base foi perturbado. Revestimento duplex — galvanização combinada com uma camada de pintura, proporcionando maior vida útil em atmosferas costeiras ou industriais com alta umidade ou sal no ar. Medição de Espessura de Revestimento O desempenho do revestimento é normalmente verificado usando um medidor de espessura de filme seco, medido em mícrons, em vários pontos de cada membro após a conclusão do revestimento. Um revestimento galvanizado na faixa de 70 a 100 mícrons é típico para seções estruturais, enquanto um sistema duplex pode combinar 70 mícrons de zinco com mais 120 a 160 mícrons de película de tinta para os ambientes mais severos. Combinando o Revestimento com a Exposição Ambiental Locais costeiros, fábricas de produtos químicos e locais com forte poluição industrial aceleram significativamente as taxas de corrosão em comparação com locais secos no interior, portanto, a especificação do revestimento deve sempre fazer referência ao ambiente real do local, em vez de um padrão genérico. Um edifício situado a poucos quilómetros da costa ou numa instalação que manuseia produtos químicos corrosivos normalmente garante a categoria de proteção mais elevada disponível, uma vez que o custo incremental da atualização do revestimento na fase de projeto é menor em comparação com o custo de repintura de um edifício ocupado anos mais tarde. Isolamento e Desempenho Térmico Como o envoltório de um edifício com estrutura de aço é tipicamente um revestimento de metal fino em vez de alvenaria espessa, a escolha do isolamento tem um efeito descomunal na estabilidade da temperatura interna e no consumo de energia para aquecimento e resfriamento. Painéis sanduíche isolados Os painéis sanduíche combinam um núcleo de espuma rígida, normalmente poliuretano ou lã mineral, entre duas finas películas de metal. Um painel central de poliuretano de 50 milímetros geralmente atinge uma transmitância térmica em torno de 0,4 a 0,5 W/m²K , enquanto um painel central de 100 milímetros pode reduzir isso para aproximadamente 0,2 W/m²K , reduzindo significativamente as cargas de aquecimento e refrigeração em edifícios climatizados. Manta de fibra de vidro entre terças O isolamento de manta de fibra de vidro colocado entre terças sob coberturas de cobertura única é uma alternativa de baixo custo, geralmente adequada para edifícios sem requisitos rígidos de temperatura interna, como armazéns de armazenamento básicos, embora tenha um desempenho menos consistente do que os painéis sanduíche, uma vez comprimidos nos pontos de fixação. Barreiras de Vapor e Controle de Condensação O ar interno quente e úmido que atinge a parte inferior fria da cobertura metálica pode condensar e pingar nos bens ou equipamentos armazenados, portanto, uma camada de barreira de vapor é normalmente instalada no lado quente do isolamento da manta para impedir a migração de umidade para o isolamento e a cavidade do telhado. Os edifícios que armazenam produtos sensíveis à humidade, ou localizados em climas húmidos, beneficiam muito mais de uma barreira de vapor contínua e bem vedada do que simplesmente da adição de espessura extra de isolamento. Perfis de revestimento de telhado e parede explicados O perfil de revestimento escolhido para coberturas e painéis de parede afeta o desempenho de derramamento de água, a resistência ao vento e a aparência visual do edifício acabado com estrutura de aço. Cobertura de perfil trapezoidal Os perfis trapezoidais apresentam bandejas largas e planas entre nervuras altas em formato trapezoidal, proporcionando boa rigidez para espaçamentos mais longos entre terças e drenagem eficiente de água em telhados de baixa inclinação. Este perfil é a escolha de cobertura de telhado mais amplamente utilizada para edifícios industriais e agrícolas com estrutura de aço devido ao seu equilíbrio entre custo, resistência e largura de cobertura. Telhado com costura permanente Os painéis de costura vertical usam costuras elevadas e intertravadas mecanicamente em vez de fixadores expostos, o que reduz o risco de desenvolvimento de vazamentos nos pontos de fixação ao longo do tempo. Este sistema normalmente custa mais por metro quadrado do que as telhas com fixadores expostos, mas é preferido para edifícios com inclinação do telhado muito baixa ou zonas de forte elevação do vento, onde o retorno dos fixadores é um risco maior. Painéis de iluminação translúcidos Painéis translúcidos reforçados com fibra de vidro podem ser instalados no mesmo perfil da chapa metálica circundante para permitir a entrada de luz natural sem acessórios elétricos adicionais. Um subsídio comum é aproximadamente 2 por cento a 4 por cento da área total do telhado em painéis translúcidos, o que normalmente é suficiente para reduzir visivelmente o consumo de energia de iluminação diurna num armazém sem criar ganho excessivo de calor. Opções de portas, janelas e ventilação As aberturas na envolvente de um edifício com estrutura de aço precisam de ser planeadas no desenho da moldura desde o início, uma vez que grandes aberturas de portas e janelas interrompem o contraventamento contínuo e a disposição da parede em que a moldura depende para a estabilidade lateral. Portas de enrolar e portas deslizantes Portas de persianas e portas deslizantes são os pontos de acesso mais comuns para veículos e equipamentos, com vigas superiores acima da abertura projetadas para transferir a carga do vento da parede ao redor da abertura de volta para a estrutura principal. Aberturas amplas para acesso de caminhões ou portas de hangares de aeronaves exigem membros de estrutura adicionais e, às vezes, um compartimento de estrutura de portal dedicado para transportar as cargas redirecionadas. Ventilação Ridge e aberturas de turbina Uma ventilação contínua ao longo do ápice do telhado, ou aberturas de turbina espaçadas, permitem que o ar quente que sobe naturalmente dentro do edifício escape, reduzindo o aumento da temperatura interna em edifícios sem ar condicionado mecânico. Esta abordagem de ventilação passiva é amplamente utilizada em edifícios agrícolas e armazéns de armazenamento geral onde não é necessária a manutenção de uma temperatura interior precisa. Louvres de Parede para Ventilação Mecânica Edifícios com fontes de calor de processo, como equipamentos de fabricação, muitas vezes adicionam aberturas de parede com venezianas combinadas com ventiladores de extração para extrair ativamente o ar quente em alto nível, enquanto extraem ar de reposição mais frio próximo ao nível do chão, proporcionando um controle de temperatura muito mais consistente do que apenas a ventilação passiva do cume. Requisitos de preparação da fundação e do local Embora os edifícios com estrutura de aço sejam mais leves do que as alternativas com estrutura de concreto, o projeto da fundação ainda depende fortemente da capacidade de suporte do solo local, do nível das águas subterrâneas e da carga da coluna causada pelo vento e pelas forças do guindaste. Bases de almofada isoladas A fundação mais comum para um edifício com estrutura de aço é uma sapata isolada de concreto armado sob cada pilar, dimensionada de acordo com as cargas de reação do pilar calculadas a partir da análise do pórtico. Em solos com capacidade de suporte razoável, as sapatas são a opção de fundação mais rápida e menos dispendiosa. Layout do parafuso de ancoragem Os chumbadores embutidos na fundação devem corresponder exatamente ao padrão de furos da placa de base fornecido pelo fabricante do aço, uma vez que um grupo de chumbadores desalinhado não pode ser corrigido depois que o concreto estiver curado. A coordenação do plano de fixação dos chumbadores entre o empreiteiro da fundação e o fornecedor de aço antes da concretagem é um dos pontos de verificação de qualidade mais importantes em todo o projeto. Considerações sobre laje no nível A laje interna é normalmente um elemento estrutural separado das sapatas da coluna, concretado após a construção da estrutura de aço e a cobertura estanque. A espessura e o reforço da laje de piso dependem muito da carga prevista no piso, como cargas pontuais de pernas de estantes ou cargas de rodas de empilhadeiras, e devem ser especificados com base em dados reais do equipamento, em vez de um padrão industrial genérico. Cronograma de construção e sequência de montagem Um típico edifício de estrutura metálica de tamanho médio, na faixa de 2.000 a 5.000 metros quadrados, segue uma ordem de montagem previsível após a cura das fundações. Os parafusos de ancoragem são fixados e o concreto da fundação é curado até atingir a resistência do projeto. As colunas primárias são erguidas e fixadas temporariamente com cabos ou escoras. Vigas ou treliças são levantadas no lugar e aparafusadas aos topos das colunas. Hastes de suporte permanente e suporte de portal são instaladas e tensionadas. Terças e cintas são fixadas para completar a grade de enquadramento secundária. Revestimentos de telhados e paredes, calhas e rufos são instalados por último. Para um edifício deste tamanho, a montagem no local da estrutura de aço normalmente leva 3 a 6 semanas com uma equipe de montagem típica, enquanto a conclusão completa, incluindo revestimento, portas e serviços, geralmente adiciona mais 4 a 10 semanas, dependendo do escopo do acabamento interno. Fatores que comumente atrasam a montagem As causas mais frequentes de atrasos no cronograma são a cura incompleta da fundação antes da entrega da estrutura, parafusos ausentes ou incorretos descobertos durante a montagem, dias de vento forte que interrompem as operações de elevação do guindaste e entrega tardia de materiais de revestimento que deixam uma estrutura montada exposta às intempéries por mais tempo do que o planejado. Confirmar uma contagem completa de parafusos e fixadores em relação à lista de embalagem antes da mobilização da equipe de montagem evita o mais comum desses atrasos. Aplicações em todos os setores Os edifícios com estrutura de aço são usados em uma ampla gama de indústrias porque a mesma tecnologia de estrutura central pode ser adaptada a quase todos os requisitos de extensão, altura e carga. Logística e armazenamento — centros de distribuição que necessitam de vãos amplos para corredores de estantes e movimentação de empilhadeiras. Fábricas — edifícios fabris com pontes rolantes para movimentação de equipamentos pesados ou matérias-primas. Edifícios agrícolas — alojamentos para gado, armazenamento de grãos e galpões de máquinas que necessitam de estruturas resistentes à corrosão e de baixa manutenção. Instalações esportivas e recreativas — ginásios e arenas cobertas que exigem espaço livre de colunas para layouts de quadras. Instalações de aviação — hangares de aeronaves que exigem aberturas de portas extremamente amplas e alturas livres altas. Varejo comercial — grandes lojas de varejo e showrooms que se beneficiam de áreas de vendas abertas sem colunas internas. Cadeia de frio e processamento de alimentos — edifícios isolados com estrutura de aço que abrigam armazenamento refrigerado e linhas de processamento onde são necessários acabamentos higiênicos nos painéis de parede. Instalações de energia renovável — edifícios de manutenção e operações em instalações solares e eólicas, muitas vezes construídos rapidamente para apoiar atividades locais em fase inicial. Controle de qualidade durante a fabricação Como a maioria dos membros de um edifício com estrutura de aço são produzidos fora do local, o controle de qualidade na fase de fabricação tem um impacto muito maior no desempenho final do edifício do que a inspeção do local por si só pode detectar após o fato. Inspeção de solda Conexões soldadas em membros primários, como as juntas entre flange e placas de alma em uma seção cônica construída, são normalmente verificadas através de inspeção visual para perfil de solda e corte inferior, com testes ultrassônicos aplicados a soldas críticas de penetração total para detectar falhas internas que não são visíveis na superfície. Verificação dimensional antes do envio Antes de uma estrutura ser embalada e enviada, os fabricantes normalmente montam colunas e vigas ou medem dimensões críticas, como comprimento total, espaçamento entre furos de parafusos e planicidade da placa de base em relação ao desenho aprovado, detectando erros enquanto a correção ainda é simples, em vez de depois que os membros chegam ao local. Verificação do revestimento antes do envio A espessura e a adesão do revestimento são geralmente verificadas antes dos membros saírem da fábrica, uma vez que defeitos como revestimento fino em bordas afiadas ou retoques perdidos em áreas de solda são muito mais fáceis e baratos de corrigir em um ambiente de oficina controlado do que depois que a estrutura estiver no local. Segurança do local durante a montagem de aço A construção de um edifício com estrutura de aço envolve o levantamento de membros pesados em altura, portanto, uma sequência disciplinada de contraventamento temporário e levantamento controlado é essencial durante todo o processo. Suporte temporário antes da instalação do suporte permanente Colunas e vigas recém-erguidas são inerentemente instáveis até que as hastes de reforço permanentes estejam totalmente tensionadas, portanto, suportes ou suportes temporários de cabos são usados para manter a estrutura parcialmente construída estável contra rajadas de vento e movimento do guindaste durante a montagem. Planejamento de elevação de guindaste Cada levantamento principal, especialmente vigas ou treliças de longo vão, é planejado antecipadamente com os pontos de amarração corretos, capacidade do guindaste para o comprimento e raio de lança necessários e confirmação de que a velocidade do vento no dia permanece dentro dos limites operacionais do fabricante do guindaste para o membro que está sendo içado. Trabalhando em controles de altura As conexões parafusadas no topo das colunas e ao longo das terças do telhado exigem pessoal trabalhando em altura, portanto, chicotes, pontos de ancoragem e proteção de borda adequadamente classificados são usados em toda a montagem do telhado e da parede superior até que a proteção permanente contra quedas ou passarelas de acesso seguras estejam instaladas. Sustentabilidade e reciclabilidade O aço estrutural é um dos materiais de construção mais reciclados do mundo, e isto tem um efeito direto na pegada ambiental dos edifícios com estrutura de aço ao longo de todo o seu ciclo de vida. O aço pode ser derretido e reformado repetidamente em novas seções sem perder o desempenho mecânico, ao contrário do concreto, que geralmente é reciclado em agregados de baixo teor em vez de reformado em novos elementos estruturais. Além da reciclabilidade, os edifícios com estrutura de aço também reduzem o desperdício de materiais durante a própria construção, uma vez que os membros chegam pré-cortados e pré-perfurados nas dimensões exatas da oficina de fabricação, evitando o desperdício de madeira de fôrma e o excedente de concreto típico da construção moldada no local. No final da vida útil de um edifício, uma estrutura de aço também pode ser desmontada e, em muitos casos, reutilizada diretamente num novo local, em vez de demolida. Considerações sobre carbono incorporado O carbono incorporado de um edifício com estrutura de aço concentra-se na fase de fabricação do aço, e não na atividade de construção no local, portanto, especificar o aço produzido com um teor reciclado mais elevado, quando esta informação estiver disponível no fornecedor, pode reduzir significativamente o valor global de carbono incorporado do edifício, sem qualquer alteração no próprio projeto estrutural. Erros comuns a evitar ao fazer pedidos Uma série de erros evitáveis são responsáveis pela maioria das disputas e excessos de custos observados em projetos de construção de estruturas metálicas, e cada um deles é fácil de prevenir com um pequeno planejamento inicial. Subestimando os dados locais de carga de vento e neve , conduzindo a uma estrutura que posteriormente deverá ser reforçada com um custo adicional significativo. Ignorando a investigação do solo , resultando em projetos de fundação que assumem melhor capacidade de suporte do que o local realmente oferece. Escolhendo a especificação do revestimento apenas pelo preço , em vez de combiná-lo com a categoria de corrosividade real do local. Deixar de planejar a expansão futura na fase de projeto, o que torna as adições posteriores de baias muito mais caras para serem projetadas. Não confirmando as coordenadas do parafuso de ancoragem contra os desenhos do fabricante de aço antes da fundação ser lançada. Cronograma de manutenção de longo prazo Um edifício com estrutura de aço precisa de relativamente pouca manutenção em comparação com outros tipos de edifícios, mas um pequeno número de verificações programadas prolonga significativamente a vida útil. Intervalos de inspeção recomendados para edifícios com estrutura de aço Artigo Intervalo de inspeção Fixadores para revestimento de telhado e parede A cada 12 meses Folga de calha e tubo de queda A cada 6 meses Condição de pintura ou galvanização A cada 3 a 5 anos Verificação do torque da conexão aparafusada A cada 5 anos Verificação da fundação e da placa de base A cada 5 a 10 anos Sinais de alerta que precisam de atenção imediata Ferrugem visível sangrando através da película de tinta, acúmulo de água em áreas de telhado de baixa inclinação, fixadores de revestimento soltos que chacoalham com o vento e qualquer curvatura ou desalinhamento visível nas conexões aparafusadas são sinais que devem solicitar uma inspeção profissional imediata, em vez de serem deixados até a próxima verificação programada. Perguntas frequentes Quanto tempo dura uma construção com estrutura de aço? Com revestimento adequado e manutenção regular, um edifício com estrutura de aço bem projetado geralmente dura 40 a 60 anos ou mais, com a própria estrutura muitas vezes ultrapassando o revestimento original, que pode precisar de substituição após 20 a 30 anos. Um edifício com estrutura de aço pode ser ampliado posteriormente? Sim. Uma das principais vantagens de um sistema de moldura de portal aparafusado é que normalmente podem ser adicionados vãos adicionais em uma extremidade do edifício, desde que a fundação e a moldura originais tenham sido projetadas com expansão futura em mente ou com um pequeno reforço do vão final. Um edifício com estrutura de aço é adequado para climas frios? Sim, desde que a estrutura seja projetada para a carga de neve específica do local e a envolvente inclua isolamento adequado. Projetos de clima frio normalmente usam terças mais pesadas e espaçamentos mais curtos para lidar com maior acúmulo de neve no telhado. Qual é a diferença entre membros de aço laminados a quente e formados a frio? As seções laminadas a quente são produzidas em alta temperatura em formas I ou H mais espessas e usadas para colunas primárias e vigas, enquanto as seções formadas a frio são laminadas de chapas de aço mais finas à temperatura ambiente em formas C ou Z e usadas para membros secundários mais leves, como terças e cintas. Os edifícios com estrutura de aço precisam de proteção contra fogo? O aço desprotegido perde resistência rapidamente em altas temperaturas, portanto, edifícios com andares superiores ocupados, armazenamento denso ou requisitos específicos de classificação de incêndio normalmente adicionam revestimento intumescente ou placa resistente ao fogo aos membros primários, enquanto edifícios de armazenamento simples de um andar geralmente não exigem proteção contra fogo adicional. Quanto a condição do solo do local afeta o custo da fundação? A condição do solo pode alterar significativamente o custo da fundação. Locais com solo firme e bem drenado muitas vezes necessitam apenas de bases simples, enquanto locais com argila macia, lençol freático alto ou material de aterro podem exigir empilhamento ou melhoria do solo, o que pode adicionar uma parcela substancial ao custo total do projeto. Qual é a inclinação do telhado típica para um edifício com estrutura de aço? A maioria dos edifícios de estrutura de aço com estrutura de portal usa uma inclinação do telhado entre 5 graus e 10 graus , que equilibra a drenagem eficaz das águas pluviais com a minimização do volume interno do edifício e da área de superfície do revestimento. Como a estrutura de aço é protegida contra descargas atmosféricas? Como a estrutura de aço é eletricamente contínua e ligada à fundação através de chumbadores, ela pode servir como um caminho natural eficaz para o aterramento quando conectada a um sistema de aterramento adequadamente projetado, reduzindo o risco de danos localizados em comparação com um edifício sem uma estrutura condutora contínua. Um edifício existente com estrutura de aço pode ser realocado? Em muitos casos sim, uma vez que as ligações aparafusadas podem ser desfeitas e os membros transportados para um novo local, desde que os membros originais não tenham sido cortados, perfurados ou modificados de forma a comprometer a sua capacidade estrutural, e desde que as cargas de projecto do novo local não excedam o que a estrutura existente foi concebida para suportar. Qual é o período de garantia típico oferecido em uma estrutura de aço? Os termos de garantia variam de acordo com o fornecedor e por componente, com garantias de estrutura de aço estrutural geralmente separadas das garantias de estanqueidade do revestimento e garantias de revestimento, portanto, os compradores devem solicitar cada período de garantia por escrito, em vez de assumir que uma única garantia geral cobre todo o edifício. @media screen and (max-width: 768px) { .ss-sec-intro, .ss-sec-diff, .ss-sec-types, .ss-sec-grades, .ss-sec-components, .ss-sec-loads, .ss-sec-compare, .ss-sec-cost, .ss-sec-corrosion, .ss-sec-insulation, .ss-sec-cladding, .ss-sec-doors, .ss-sec-foundation, .ss-sec-timeline, .ss-sec-applications, .ss-sec-qc, .ss-sec-safety, .ss-sec-sustain, .ss-sec-mistakes, .ss-sec-maintenance, .ss-sec-faq { padding: 18px 16px !important; } .ss-h2 { font-size: 20px !important; } .ss-h3 { font-size: 15px !important; } .ss-p, .ss-ul li { font-size: 15px !important; }}@media screen and (max-width: 480px) { .ss-sec-intro, .ss-sec-diff, .ss-sec-types, .ss-sec-grades, .ss-sec-components, .ss-sec-loads, .ss-sec-compare, .ss-sec-cost, .ss-sec-corrosion, .ss-sec-insulation, .ss-sec-cladding, .ss-sec-doors, .ss-sec-foundation, .ss-sec-timeline, .ss-sec-applications, .ss-sec-qc, .ss-sec-safety, .ss-sec-sustain, .ss-sec-mistakes, .ss-sec-maintenance, .ss-sec-faq { padding: 14px 12px !important; } .ss-h2 { font-size: 18px !important; } .ss-h3 { font-size: 15px !important; } table { font-size: 14px !important; } th, td { padding: 5px !important; }}

O que é um edifício portal com estrutura de aço Um edifício com estrutura de aço portal é uma estrutura térrea ou baixa construída em torno de estruturas de aço rígidas em forma de "U" ou portal invertido. Cada estrutura é composta por duas colunas verticais e uma viga horizontal ou inclinada, conectadas nos cantos por juntas resistentes a momentos chamadas conexões de joelho. Esta conexão rígida no beiral e no ápice permite que a estrutura suporte cargas verticais e laterais de vento ou cargas sísmicas sem depender de paredes internas de suporte. Como a própria estrutura faz o trabalho estrutural, os edifícios com pórticos podem abranger de 20 a 100 metros sem colunas, razão pela qual dominam armazéns, oficinas, hangares de aeronaves, galpões agrícolas e arenas esportivas. A característica definidora que separa uma estrutura de portal de uma simples estrutura de aço de poste e viga é a conexão rígida do esquadro. Em um sistema padrão de viga e pilar, a junta se comporta como uma dobradiça e os momentos fletores não são compartilhados entre a viga e o pilar. Em uma estrutura de portal, o suporte de esquadria transfere o momento fletor continuamente através do canto, de modo que as colunas e as vigas atuam como um elemento estrutural contínuo. Isto é o que dá aos edifícios com estrutura de portal os seus longos vãos livres e a tonelagem de aço relativamente leve por metro quadrado. Componentes principais de uma estrutura de portal Estrutura de Aço Cada edifício com estrutura de aço portal, independentemente do tamanho ou uso, é montado a partir de um conjunto consistente de peças. Compreender cada componente ajuda os compradores a ler um desenho estrutural e comparar cotações de diferentes fabricantes em igualdade de condições. Quadro Principal Colunas e caibros fabricados a partir de vigas H laminadas a quente ou perfis I soldados. A viga geralmente tem uma profundidade variável, afinando de um quadril profundo no beiral até uma seção mais rasa no meio do vão para economizar peso do aço. Terças e Cintas Seções C ou Z formadas a frio espaçadas de 1,2 a 1,8 metros entre si que suportam coberturas e revestimentos de paredes, transferindo cargas de volta para a estrutura principal. Sistema de suporte Contraventamento transversal ou portal no plano do telhado e paredes finais que resiste às cargas longitudinais do vento e mantém a estrutura estável ao longo do seu comprimento. Placas de base e parafusos de ancoragem Placas de aço soldadas à base do pilar e fixadas à fundação de concreto com chumbadores, transferindo as reações do pilar para a sapata. Revestimento de telhado e parede Chapas de aço perfiladas, painéis sanduíche ou painéis compostos isolados fixados em terças e vigas para envolver a envolvente do edifício. Vigas de guindaste Mísulas ou consolas opcionais na coluna para suporte de pontes rolantes em edifícios industriais e fabris. Por que os edifícios com estrutura de aço portal são escolhidos em vez de outras estruturas Comparada com estruturas de concreto armado ou construção tradicional de alvenaria, a estrutura de aço do portal oferece uma combinação de velocidade, extensão e eficiência de custos que é difícil de igualar em grandes gabinetes de um único andar. Longos vãos livres sem colunas internas , o que é fundamental para armazéns, ginásios e linhas de produção que precisam de espaço desobstruído para estantes, máquinas ou movimentação de veículos. Tempo de construção mais curto, uma vez que os membros são fabricados e perfurados em uma fábrica e simplesmente aparafusados ​​no local, reduzindo o cronograma em semanas em comparação com o concreto moldado no local. Menor carga de fundação, porque uma estrutura de portal bem projetada é significativamente mais leve do que uma estrutura de concreto equivalente, reduzindo o tamanho da base e o custo de escavação. Flexibilidade de projeto para futuras expansões, já que as baias finais podem ser deixadas abertas para uma extensão aparafusada sem perturbar a estrutura de aço existente. Alto valor de recuperação de material, uma vez que os membros estruturais de aço podem ser desmontados, realocados ou reciclados com uma elevada percentagem do seu valor original. Tolerâncias de fabricação previsíveis e controladas pela fábrica que reduzem o retrabalho no local e a variação de qualidade em comparação com o concreto vazado em campo. Faixas típicas de vão, espaçamento de vão e altura de beiral Vão, espaçamento do vão e altura do beiral são as três dimensões que determinam a tonelagem de aço e, portanto, o custo do projeto. A tabela abaixo resume as faixas comumente usadas em projetos de armazéns, oficinas e estruturas de portais agrícolas. Faixas dimensionais típicas para edifícios com estrutura de aço portal por tipo de construção Tipo de edifício Limpar intervalo Espaçamento da baía Altura do beiral Armazém de armazenamento 20 a 40 metros 6 a 9 metros 6 a 9 metros Oficina de fabricação 24 a 36 metros 6 a 8 metros 7 a 12 metros Hangar de aeronaves 40 a 100 metros 7,5 a 9 metros 9 a 18 metros Galpão agrícola 12 a 24 metros 5 a 6 metros 4 a 6 metros Arena esportiva coberta 30 a 60 metros 6 a 9 metros 8 a 15 metros Como regra geral usada por engenheiros estruturais, o consumo de aço aumenta aproximadamente com o quadrado do vão quando a estrutura do portal passa cerca de 36 metros, porque as seções de vigas e colunas devem crescer mais profundamente para controlar a deflexão. Os compradores que planejam edifícios com vãos muito amplos geralmente avaliam se uma estrutura de vários vãos com colunas intermediárias é mais econômica do que um único vão livre gigante. Classes de aço e especificações de materiais O desempenho de qualquer edifício com estrutura de aço portal depende muito do tipo de aço usado na estrutura principal, nos membros secundários e nas conexões. Os fabricantes normalmente trabalham dentro de uma faixa estreita de classes de aço estrutural estabelecidas porque oferecem um equilíbrio confiável e bem documentado entre resistência, soldabilidade e custo. Classes de aço estrutural comuns usadas na fabricação de estruturas de portal Classe de aço Força de rendimento Uso típico Q235B 235 MPa Terças, cintas, reforço secundário Q345B 345MPa Colunas e vigas da estrutura principal ASTM A572 Gr50 345MPa Membros pesados da estrutura, colunas de guindaste S355JR 355 MPa Projetos de exportação com especificações europeias Classes de maior resistência, como Q345B ou S355JR, são geralmente especificadas para a estrutura rígida principal porque permitem que seções mais leves suportem o mesmo momento de flexão, o que reduz a tonelagem total e o peso de transporte. Terças e vigas, que resistem principalmente à flexão local em vez de grandes momentos da estrutura, são geralmente mantidas em um nível mais baixo, uma vez que a economia de peso com a atualização delas é mínima em relação ao aumento de custo. Opções de revestimento de telhado e parede O sistema de revestimento escolhido para um edifício com pórtico afeta o desempenho térmico, o conforto acústico, o comportamento ao fogo e o custo de manutenção a longo prazo. Três famílias de revestimento dominam o mercado hoje. Folhas perfiladas de pele única Chapa de aço corrugada ou trapezoidal galvanizada ou Galvalume fixada diretamente nas terças. Esta é a opção de menor custo e é comum para galpões agrícolas, armazenamento aberto e edifícios sem necessidades rigorosas de controle de temperatura. Painéis sanduíche isolados Duas películas de aço coladas a um núcleo de poliuretano, poliestireno ou lã de rocha, normalmente com 50 a 150 milímetros de espessura. Os painéis sanduíche são a escolha padrão para armazenamento refrigerado, processamento de alimentos e oficinas climatizadas porque combinam revestimento estrutural e isolamento em um único componente instalado em uma única passagem. Sistemas de telhado duplo construídos Uma folha de revestimento interno, uma camada de manta isolante, barras espaçadoras e uma folha externa de proteção contra intempéries montada no local. Este sistema é adequado para edifícios comerciais e de varejo de grandes dimensões, onde são necessários um acabamento de teto interno mais suave e um isolamento moderado. Sequência de construção desde o projeto até a entrega Um projeto típico de construção de portal com estrutura de aço passa por uma sequência previsível de etapas. Conhecer essa sequência ajuda o comprador a planejar prazos de entrega realistas e a coordenar as obras civis com a entrega do aço. Projeto estrutural e cálculo de carga, cobrindo carga permanente, carga móvel, carga de vento, carga de neve e carga sísmica de acordo com o código de projeto local aplicável ao local do projeto. Preparação de desenhos de fábrica e aquisição de materiais, onde cada membro é detalhado com as posições exatas dos furos dos parafusos e comprimentos de corte antes do início da fabricação. Fabricação em fábrica, incluindo corte, perfuração, soldagem de seções construídas e tratamento de superfície, como jateamento e pintura ou galvanização por imersão a quente. As obras de fundação e civis são realizadas em paralelo com a fabricação, de modo que as posições dos chumbadores sejam moldadas com precisão de acordo com o desenho de layout de fundação aprovado. Transporte de membros fabricados para o local, geralmente em pacotes dimensionados para caber em reboques planos padrão ou contêineres de transporte para projetos de exportação. Montagem no local, começando com as duas primeiras estruturas finais reforçadas temporariamente e, em seguida, progredindo passo a passo com terças, cintas e contraventamentos instalados à medida que cada quadro sobe. Instalação de revestimento, seguida de rufos, calhas, tubos de queda e quaisquer portas, janelas ou venezianas de ventilação. Inspeção final do torque do parafuso, qualidade da solda e tolerância dimensional antes que o edifício seja entregue para uso. Como a estrutura principal é aparafusada em vez de soldada no local, um armazém de tamanho médio com cerca de 3.000 metros quadrados pode normalmente ser erguido em quatro a oito semanas, uma vez que a fundação esteja pronta, uma fração do tempo necessário para um edifício equivalente com estrutura de concreto. Proteção contra corrosão e vida útil O aço é forte, mas reativo, portanto, cada estrutura de aço da estrutura do portal precisa de um sistema de revestimento protetor adequado ao seu ambiente. Na prática são utilizados três métodos de proteção, cada um adequado a uma condição de exposição diferente. Tinta primária alquídica ou epóxi Um primer rico em óxido vermelho ou zinco seguido de camadas intermediárias e de acabamento, proporcionando uma espessura total de filme seco de aproximadamente 120 a 200 mícrons. Adequado para ambientes interiores secos com repintura periódica a cada 8 a 12 anos. Galvanização por imersão a quente Os membros são mergulhados em zinco fundido para formar um revestimento metalurgicamente ligado, normalmente com 65 a 100 mícrons de espessura, proporcionando proteção livre de manutenção por 25 anos ou mais, mesmo em condições úmidas ou costeiras. Revestimento Duplex Galvanização combinada com uma camada superior de tinta, utilizada em atmosferas marítimas ou industriais agressivas onde a camada de tinta prolonga o intervalo antes que a camada de zinco precise de atenção, muitas vezes excedendo 30 anos de proteção combinada. O que impulsiona o custo de um edifício de portal com estrutura de aço Os compradores que comparam cotações muitas vezes veem grandes diferenças de preços para edifícios que parecem semelhantes no papel. A lacuna quase sempre se resume a um punhado de variáveis. Tonelagem de aço por metro quadrado, que aumenta com o vão, o espaçamento dos vãos, a inclinação do telhado, a carga de neve e a zona de carga de vento. Carregamento do guindaste, já que mesmo uma única ponte rolante de 5 toneladas pode adicionar peso substancial à coluna e ao contraventamento em comparação com uma estrutura sem guindaste. Especificação de revestimento, onde os painéis sanduíche isolados custam consideravelmente mais por metro quadrado do que as chapas simples, mas reduzem os gastos contínuos com energia. Sistema de revestimento, com galvanização por imersão a quente, que acarreta um custo inicial mais alto do que a pintura, mas um custo de manutenção vitalício menor. Logística do local, incluindo a distância entre a oficina de fabricação e se os guindastes e as estradas de acesso estão prontamente disponíveis para montagem. Requisitos do código de projeto local, uma vez que zonas sísmicas ou de ventos fortes exigem reforços e detalhes de conexão mais pesados ​​do que um local interior de baixo risco. Como referência prática, um armazém simples de vão único com carga modesta de neve e vento geralmente fica na faixa de 25 a 45 quilogramas de aço estrutural por metro quadrado de área coberta, enquanto edifícios de grande vão ou equipados com guindastes podem exceder 60 quilogramas por metro quadrado. Estrutura de aço portal versus estrutura de aço do telhado de treliça Os compradores às vezes confundem uma estrutura de portal com uma construção de treliça e coluna, mas os dois se comportam de maneira muito diferente sob carga. Comparando estruturas de portal rígidas com estruturas de telhado de treliça articuladas Recurso Moldura do Portal Treliça e Coluna Conexão de canto Rígido, resistente ao momento Fixado, sem momentos Profundidade do membro no meio do vão Viga rasa e cônica Treliça profunda de web aberta Melhor faixa de extensão Até cerca de 60 a 100 m Vãos muito longos, acima de 60 m Complexidade de fabricação Mais baixo, menos membros Superior, muitos membros da web Sensação de altura interior Mais limpo, ininterrupto Visualmente ocupado com suporte de web Indústrias e tipos de construção que dependem de estruturas de portal Como a estrutura de aço do pórtico é eficiente em uma ampla variedade de vãos, ela se tornou a escolha padrão em muitos setores, em vez de uma solução de nicho. Armazéns de logística e distribuição que necessitam de longos percursos livres para estantes e corredores de empilhadeiras. Oficinas automotivas, eletrônicas e de fabricação em geral que abrigam linhas de produção e pontes rolantes. Instalações de cadeia de frio e processamento de alimentos que utilizam revestimento de painel isolado para controle de temperatura. Edifícios agrícolas, como celeiros de gado, armazenamento de grãos e galpões de equipamentos agrícolas. Hangares de aviação que exigem vãos livres muito amplos para acomodar a envergadura das aeronaves. Instalações recreativas e esportivas, incluindo quadras cobertas, picadeiros e salas de exposições. Edifícios de varejo e showroom que se beneficiam de plantas baixas abertas e sem colunas para um layout flexível. Perguntas frequentes Quanto tempo normalmente dura uma construção de portal com estrutura de aço? Com um sistema de revestimento adequadamente projetado e inspeção de rotina, a estrutura principal da estrutura de aço geralmente funciona bem por 30 a 50 anos ou mais. As chapas de revestimento e os selantes geralmente precisam de substituição ou reforma mais cedo, geralmente dentro de 15 a 25 anos, dependendo da exposição climática. Um edifício de estrutura de portal pode ser ampliado depois de construído? Sim. Como as cargas viajam através de estruturas discretas espaçadas em vãos regulares, um novo vão geralmente pode ser parafusado em uma parede de extremidade aberta sem perturbar a estrutura existente, desde que a fundação original e o projeto da estrutura permitam futuras extensões. Qual inclinação do telhado é usada para edifícios com estrutura de aço portal? A maioria das molduras dos portais usa uma inclinação do telhado entre 5 e 10 graus. Uma inclinação mais rasa reduz a altura da estrutura e o peso do aço, enquanto uma inclinação ligeiramente mais íngreme melhora a drenagem da água da chuva e a queda de neve em regiões com fortes nevascas. Os edifícios com estrutura de portal precisam de colunas internas para vãos amplos? Não necessariamente. Estruturas de portal de vão livre único podem cobrir aberturas de até cerca de 60 a 100 metros sem quaisquer colunas internas, embora vãos muito largos exijam esquadrias mais profundas e seções mais pesadas, o que aumenta a tonelagem e o custo do aço. Como a carga do vento afeta o design da estrutura do portal? A carga do vento governa o sistema de contraventamento e o dimensionamento da conexão na maioria dos edifícios baixos com estrutura de portal, muitas vezes mais do que as cargas de gravidade. Os edifícios em regiões costeiras com ventos fortes ou propensas a ciclones requerem vãos de reforço adicionais e fixações de revestimento mais fortes para resistir à elevação do telhado. Um edifício com estrutura de aço portal é adequado para climas frios? Sim, desde que a estrutura seja projetada para a carga local de neve e o sistema de revestimento inclua isolamento adequado. Painéis sanduíche isolados ou um sistema de telhado duplo construído são comumente especificados para edifícios com estrutura de portal de clima frio para controlar a perda de calor e evitar a condensação. .psf-article { font-size: 16px; line-height: 2; color: #23343f; }.psf-article section { margin-bottom: 40px; }.psf-article p, .psf-article h2, .psf-article h3, .psf-article li { margin-bottom: 15px; }.psf-article li { margin-bottom: 5px; }.psf-article h2 { font-size: 22px; font-weight: bold; text-align: left; color: #0b2b3f; }.psf-article h3 { font-size: 16px; font-weight: bold; text-align: left; color: #1374b2; }.psf-article p, .psf-article li { font-size: 16px; text-align: left; }.psf-article .psf-hero { background: linear-gradient(135deg, #eaf4fb 0%, #ffffff 100%); border-left: 6px solid #1374b2; padding: 24px 28px; border-radius: 4px;}.psf-article .psf-hero h2 { margin-top: 0; }.psf-article .psf-anatomy .psf-parts-grid { display: grid; grid-template-columns: repeat(3, 1fr); gap: 16px;}.psf-article .psf-anatomy .psf-part-card { background: #f5f9fc; border: 1px solid #d7e6f0; border-top: 4px solid #1374b2; padding: 16px 18px; border-radius: 4px;}.psf-article .psf-anatomy .psf-part-card h3 { margin-bottom: 8px; }.psf-article .psf-anatomy .psf-part-card p { margin-bottom: 0; font-size: 16px; }.psf-article .psf-advantages { background: #0b2b3f; color: #eaf4fb; padding: 24px 28px; border-radius: 4px;}.psf-article .psf-advantages h2 { color: #ffffff; }.psf-article .psf-advantages li { color: #eaf4fb; }.psf-article .psf-advantages strong { color: #7fc4ee; }.psf-article .psf-spans table,.psf-article .psf-materials table,.psf-article .psf-vs table { background: #ffffff;}.psf-article .psf-spans th,.psf-article .psf-materials th,.psf-article .psf-vs th { background: #1374b2; color: #ffffff;}.psf-article .psf-spans tr:nth-child(even) td,.psf-article .psf-materials tr:nth-child(even) td,.psf-article .psf-vs tr:nth-child(even) td { background: #f2f8fc;}.psf-article .psf-envelope { border: 1px dashed #1374b2; padding: 20px 24px; border-radius: 4px;}.psf-article .psf-envelope h3 { border-bottom: 2px solid #eaf4fb; padding-bottom: 6px; }.psf-article .psf-process ol { counter-reset: none; padding-left: 0;}.psf-article .psf-process li { background: #f5f9fc; border-left: 4px solid #1374b2; padding: 10px 14px; margin-bottom: 10px; border-radius: 0 4px 4px 0;}.psf-article .psf-corrosion .psf-protect-row { display: grid; grid-template-columns: repeat(3, 1fr); gap: 16px;}.psf-article .psf-corrosion .psf-protect-item { text-align: center; padding: 18px 14px; background: #eaf4fb; border-radius: 50% 50% 4px 4px / 12% 12% 4px 4px;}.psf-article .psf-corrosion .psf-protect-item h3 { color: #0b2b3f; }.psf-article .psf-corrosion .psf-protect-item p { font-size: 16px; margin-bottom: 0; }.psf-article .psf-cost { background: #f5f9fc; padding: 22px 26px; border-radius: 4px; border: 1px solid #d7e6f0;}.psf-article .psf-industries ul { columns: 2; column-gap: 24px;}.psf-article .psf-industries li { break-inside: avoid; }.psf-article .psf-faq-item { border-bottom: 1px solid #d7e6f0; padding: 14px 0;}.psf-article .psf-faq-item:last-child { border-bottom: none; }.psf-article .psf-faq-item h3 { color: #1374b2; }.psf-article .psf-faq-item p { margin-bottom: 0; }@media (max-width: 768px) { .psf-article .psf-anatomy .psf-parts-grid { grid-template-columns: repeat(2, 1fr); } .psf-article .psf-corrosion .psf-protect-row { grid-template-columns: 1fr; } .psf-article .psf-industries ul { columns: 1; }}@media (max-width: 480px) { .psf-article .psf-anatomy .psf-parts-grid { grid-template-columns: 1fr; } .psf-article .psf-hero, .psf-article .psf-advantages, .psf-article .psf-cost, .psf-article .psf-envelope { padding: 18px; }}

O que é uma estrutura de armazém de aço e por que ela domina a construção moderna de armazenamento A estrutura de armazém de aço é um sistema de construção construído em torno de uma estrutura primária de membros de aço laminados a quente ou formados a frio, normalmente dispostos como estruturas rígidas, treliças ou estruturas de portal, e acabados com painéis de revestimento metálicos ou compostos. A resposta direta para o motivo pelo qual esse tipo de edifício se tornou a escolha padrão para centros de distribuição, instalações de armazenamento refrigerado, fábricas e centros de distribuição de varejo é simples: estrutura de aço a estrutura oferece a maior capacidade de vão livre, o cronograma de montagem mais rápido e a menor carga de manutenção a longo prazo de qualquer material de construção comparável. Uma única estrutura de portal de aço pode ter um vão livre de 60 a 120 pés sem colunas internas, algo que o concreto armado ou a estrutura de madeira não podem igualar economicamente na mesma escala. Os operadores de armazéns que escolhem entre sistemas de construção em 2026 estão trabalhando sob prazos de construção mais apertados, aumentando os custos dos terrenos e aumentando a pressão para maximizar a área útil por metro quadrado de área ocupada. Uma estrutura de armazém de aço responde diretamente a todas as três pressões, e as seções abaixo abordam os componentes, considerações de projeto, direcionadores de custos, variações regionais, sistemas internos e dados de desempenho de longo prazo que apoiam essa conclusão. Este guia está organizado de forma que um diretor de instalações, um empreiteiro geral ou um desenvolvedor de armazém iniciante possa encontrar a profundidade que precisa: primeiro os fundamentos estruturais, depois as cargas de projeto, detalhes da fundação e do envelope, aplicações específicas do setor, detalhamento de custos, adaptações regionais, adequação interna, armadilhas comuns e um FAQ detalhado no final. Componentees principais que compõem uma estrutura de armazém de aço Cada estrutura de armazém de aço é montada a partir de um conjunto definido de componentes estruturais e de envelope, cada um desempenhando uma função distinta de suporte de carga ou proteção. Compreender essas peças é a base para avaliar qualquer orçamento, conjunto de desenhos ou proposta de fabricação. Membros de estrutura primária A estrutura primária carrega a gravidade principal e as cargas laterais do edifício até a fundação. Na maioria dos projetos de estruturas de aço em escala de armazém, isso significa colunas e vigas cônicas conectadas em uma articulação rígida do joelho, formando o que é comumente chamado de estrutura rígida ou estrutura de portal. O espaçamento entre colunas (espaçamento entre compartimentos) normalmente varia entre 20 e 30 pés, enquanto o vão livre entre as paredes laterais pode se estender muito além de 100 pés para grandes instalações de distribuição. Membros de estrutura secundária Terças (telhado) e vigas (parede) são os membros secundários de aço que transferem cargas do revestimento para a estrutura primária. As terças Z e as terças C são os dois perfis formados a frio mais comuns, escolhidos com base no comprimento do vão, nos requisitos de elevação do vento e na carga móvel do telhado. A profundidade da terça normalmente varia de 8 a 12 polegadas para espaçamento de vão padrão, com seções mais profundas especificadas onde a carga de neve ou vento é severa. Sistemas de contraventamento O reforço de haste diagonal, suporte em X ou suporte de portal resiste às forças laterais do vento e da atividade sísmica. As baias de reforço são geralmente colocadas em ambas as extremidades do edifício e em intervalos ao longo do comprimento, espaçadas não mais que 200 a 250 pés em zonas sísmicas. Revestimento de telhado e parede Painéis de telhado metálico com costura vertical, painéis metálicos isolados (IMPs) ou sistemas de membrana construída finalizam o plano do telhado, enquanto painéis de aço corrugado ou com nervuras, IMPs ou painéis de concreto inclináveis geralmente finalizam as paredes de uma estrutura de armazém de aço. Conexões e fixadores Parafusos de alta resistência, normalmente de grau A325 ou A490, conectam os membros primários da estrutura no joelho e na cumeeira, enquanto os parafusos autoperfurantes com arruelas EPDM fixam a estrutura secundária e os painéis de revestimento. O projeto da conexão determina quanta tolerância de campo a equipe de montagem tem, e conexões mal detalhadas são uma fonte frequente de atrasos no cronograma durante a montagem de estruturas de aço. Especificações típicas de componentes para uma estrutura de armazém de aço de tamanho médio (80.000 a 150.000 pés quadrados) Component Material Típico Espaçamento/medidor típico Quadro primário ASTM A992/A572 Gr. 50 aço construído Espaçamento de baía de 25 pés Terças / cintas Seção Z ou C formada a frio, galvanizada G90 5 pés no centro Painel de telhado Aço com costura vertical ou IMP calibre 24 Painel de parede Aço corrugado ou IMP calibre 26 Preparação Haste ou cabo redondo A cada 200 a 250 pés Parafusos (conexões primárias) A325 / A490 de alta resistência Por projeto de conexão Tipos de sistemas estruturais usados para estruturas de armazéns de aço Nem toda estrutura de aço é construída da mesma maneira. Os compradores de armazéns geralmente escolhem entre três sistemas estruturais principais, cada um adequado a diferentes requisitos de vão, orçamentos e condições do local. Edifícios Metálicos Pré-Projetados (PEMB) Os sistemas de estrutura de aço pré-projetados são projetados usando software padronizado, fabricados fora do local com dimensões exatas e enviados como um kit aparafusado. Este método é o mais rápido e econômico para armazéns retangulares sem linhas de telhado incomuns ou complexidade de mezanino. Estrutura de aço estrutural convencional A estrutura convencional usa vigas e colunas de flange larga laminadas a quente projetadas projeto por projeto. Ela permite maior flexibilidade arquitetônica, beirais mais altos, cargas de guindaste mais pesadas e formatos de construção irregulares, mas normalmente custa de 10 a 20 por cento mais do que uma estrutura de aço pré-projetada comparável. Sistemas de Aço Híbridos e Modulares Os sistemas híbridos combinam uma estrutura primária pré-projetada com aço convencional para pistas de guindastes, mezaninos ou escritórios. Componentes modulares de estrutura de aço, pré-fabricados em um ambiente de fábrica controlado, são cada vez mais usados ​​para compactar programações no local para armazenamento refrigerado e centros de distribuição automatizados. Escolhendo entre os três sistemas Uma caixa de distribuição retangular simples com alturas de beiral padrão abaixo de 36 pés é quase sempre melhor atendida por uma estrutura de aço pré-projetada. Instalações com dimensões irregulares, pontes rolantes pesadas, mezaninos altos ou fachadas de escritórios de arquitetura normalmente justificam o custo adicional da estrutura convencional ou híbrida. Principais vantagens de escolher uma estrutura de armazém de aço em vez de outros materiais de construção Vãos livres mais longos: As estruturas de aço podem atingir vãos sem colunas superiores a 150 pés, maximizando a flexibilidade do layout do rack e o raio de giro da empilhadeira. Cronograma de construção mais rápido: A fabricação fora do local permite que uma estrutura de armazém de aço seja erguida em 8 a 16 semanas para uma instalação de tamanho médio, em comparação com 20 ou mais semanas para concreto inclinado. Cargas de fundação mais baixas: O aço pesa cerca de um terço de uma estrutura de concreto equivalente, reduzindo o tamanho da base e o custo de escavação. Flexibilidade de design para expansão futura: As conexões aparafusadas tornam as extensões das paredes finais e os compartimentos adicionais mais simples em comparação com a demolição e reconstrução de painéis inclináveis de concreto. Desempenho previsível do material: O aço é fabricado de acordo com especificações ASTM rigorosamente controladas, proporcionando aos engenheiros valores consistentes de limite de escoamento para cálculos de carga. Alto valor de sucata e reciclagem no final da vida útil, discutido mais detalhadamente na seção de sustentabilidade abaixo. O peso geral mais leve do edifício reduz o custo de transporte por metro quadrado quando os componentes são enviados por longas distâncias para locais remotos. A consistência dimensional desde a fabricação na fábrica reduz o retrabalho em campo em comparação com o concreto moldado no local, onde a variabilidade de cura pode afetar as tolerâncias. Considerações de carga de projeto que os engenheiros devem considerar Cada estrutura de armazém de aço deve ser projetada contra uma combinação de gravidade e cargas laterais específicas para seu local e uso. Ignorar ou subestimar qualquer uma dessas categorias é a causa mais comum de pedidos de alteração durante a revisão de licenças. Cargas mortas e vivas A carga morta inclui o peso da estrutura, do telhado e do equipamento permanente. A carga móvel no telhado, geralmente entre 12 e 20 libras por pé quadrado, dependendo do código local, é responsável pelo acesso para manutenção e pequeno acúmulo de neve fora dos cálculos formais de carga de neve. Cargas de neve e chuva A carga de neve no solo varia drasticamente de acordo com a região, e a geometria do telhado (empena plana versus empena de baixa inclinação) altera a forma como a neve se desloca contra parapeitos, telas mecânicas ou edifícios adjacentes mais altos. A carga de deriva contra o meio-fio de uma unidade de telhado é um descuido frequente no projeto de estruturas de aço. Cargas de Vento Os cálculos da pressão do vento dependem da velocidade básica do vento, da categoria de exposição e da classificação do recinto do edifício. Grandes portas deslizantes ou suspensas alteram o coeficiente de pressão interna de um armazém e devem ser modeladas corretamente, especialmente em regiões costeiras propensas a furacões. Cargas Sísmicas Em zonas sísmicas moderadas a elevadas, o factor de modificação da resposta para o sistema de estrutura de aço escolhido (pórtico de momento normal versus pórtico de momento especial) afecta directamente o dimensionamento dos membros e o detalhe da ligação. Cargas de guindaste e rack Instalações que utilizam pontes rolantes ou estantes seletivas altas impõem cargas pontuais e forças de impulso laterais que devem ser transferidas através da estrutura primária para colunas isoladas de guindaste ou sapatas reforçadas. Cargas colaterais Tubulação de sprinklers, dutos, iluminação e sistemas de transporte suspensos no teto adicionam carga colateral que deve ser incluída no projeto original da estrutura; modernizar uma estrutura de aço para suportar carga colateral não planejada após a construção é muito mais caro do que especificá-la antecipadamente. Requisitos de fundação e ancoragem para estruturas de armazém de aço Como uma estrutura de armazém de aço concentra as cargas em placas de base de colunas discretas, em vez de distribuí-las ao longo de uma parede contínua, o projeto da fundação difere significativamente da construção em alvenaria ou concreto. Bases de propagação isoladas A maioria dos edifícios com estrutura de aço de estrutura rígida usa sapatas isoladas sob cada coluna, dimensionadas com base na capacidade de suporte do solo, forças de reação da estrutura e requisitos locais de profundidade de congelamento. Parafusos de ancoragem e placas de base O padrão do parafuso de ancoragem, a profundidade de embutimento e a distância da borda são especificados pelo engenheiro do fabricante do edifício e devem corresponder exatamente ao padrão de furo da placa de base; desvios de campo de até meia polegada podem impedir a montagem adequada da coluna. Considerações sobre laje no nível Lajes de piso de armazém que suportam estantes de corredores estreitos ou veículos guiados automaticamente exigem tolerâncias de planicidade (FF) e nivelamento (FL) mais altas, geralmente FF50/FL35 ou mais apertadas, juntamente com malha de reforço ou fibra dimensionada para as cargas pontuais específicas do rack. Fundações profundas para condições de solo precárias Em locais com argila mole, lençóis freáticos altos ou solo de enchimento, sapatas isoladas podem não fornecer capacidade de suporte adequada. Nestes casos, estacas cravadas, pilares helicoidais ou pilares perfurados transferem as cargas da coluna para um estrato de solo mais profundo e mais competente, acrescentando custos, mas evitando recalques diferenciais a longo prazo que podem distorcer uma estrutura de aço ao longo do tempo. Sistemas de cobertura, isolamento e controle climático O desempenho térmico tornou-se um dos maiores diferenciais entre uma estrutura básica de armazém de aço e uma instalação construída de acordo com códigos energéticos modernos, especialmente para armazenamento refrigerado ou com temperatura controlada. Painéis metálicos isolados vs. isolamento aplicado em campo Painéis de metal isolados combinam o revestimento externo, o núcleo de isolamento e o revestimento interno em um único painel selado de fábrica, proporcionando valores R mais altos por polegada e menos pontos de ponte térmica do que o isolamento de manta de fibra de vidro aplicado em campo, colocado entre terças. Barreiras de vapor para armazenamento refrigerado Os edifícios com estrutura de aço para armazenamento a frio requerem uma barreira contínua de vapor no lado quente do isolamento para evitar a condensação dentro da parede ou do telhado, o que pode levar ao acúmulo de gelo e à corrosão do painel ao longo do tempo. Ventilação e claraboias As aberturas de ventilação, os exaustores elétricos e os painéis de claraboia translúcidos reduzem a carga de iluminação diurna e gerenciam o acúmulo de calor em espaços de armazenamento não condicionados, um requisito cada vez mais comum sob códigos de energia atualizados. Ventiladores de aquecimento radiante e destratificação Armazéns com estrutura de aço de grande volume geralmente estratificam o ar quente próximo ao telhado. Ventiladores de destratificação de baixa velocidade e alto volume empurram o ar quente de volta para o piso de trabalho, enquanto aquecedores de tubo radiante posicionados ao longo do comprimento do edifício fornecem calor direcionado com menos perda de energia do que sistemas de ar forçado em espaços altos e abertos. Recursos de resistência ao fogo e segurança da vida O aço estrutural puro perde resistência rapidamente em altas temperaturas, portanto a estratégia de proteção contra incêndio é uma parte essencial de qualquer projeto de estrutura de armazém de aço, e não uma reflexão tardia. Os sistemas de sprinklers automáticos, normalmente cabeçotes ESFR (Early Suppression Fast Response) para armazenamento em pilhas altas, são o principal método de proteção contra incêndio na maioria dos armazéns modernos com estrutura de aço. Conjuntos de paredes resistentes ao fogo ou paredes corta-fogo independentes de alvenaria separam grandes armazéns em áreas de incêndio gerenciáveis ​​para limitar a demanda do sistema de sprinklers e a exposição ao seguro. A proteção contra fogo intumescente ou aplicada por spray pode ser necessária em colunas de aço estrutural que suportam mezaninos ocupados ou áreas de escritórios dentro do envelope do armazém. As saídas de fumaça e calor integradas ao sistema do painel do telhado auxiliam no acesso do corpo de bombeiros e retardam a propagação do fogo em grandes placas abertas no piso. Os sistemas de sprinklers embutidos são normalmente necessários quando a altura de armazenamento excede os limites padrão de proteção somente no teto, especialmente para plásticos ou outros produtos de alto risco. Cronograma de construção: do projeto à ocupação Uma das perguntas mais frequentes dos desenvolvedores de warehouse diz respeito ao agendamento realista. Embora cada projeto varie de acordo com o tamanho, a jurisdição e a complexidade do local, uma estrutura típica de armazém de aço de médio porte segue uma sequência previsível. Avaliação do local, levantamento geotécnico e projeto conceitual, geralmente de 3 a 6 semanas. Engenharia estrutural, preparação de desenho de licença e envio de jurisdição, geralmente de 4 a 10 semanas, dependendo da carga de revisão local. Aprovação de fabricação de aço e desenho de fábrica, geralmente de 8 a 14 semanas, geralmente em paralelo com a classificação do local e o trabalho de fundação. Construção de fundações e lajes, geralmente de 4 a 8 semanas. A montagem de aço, normalmente a fase mais rápida, geralmente leva de 2 a 6 semanas para uma estrutura primária aparafusada assim que o material chega ao local. Fechamento do envelope, preparação mecânica, elétrica e hidráulica, geralmente de 6 a 12 semanas. Ajuste interno, incluindo instalação de estantes, equipamentos de doca e acabamento do piso, geralmente de 4 a 10 semanas, dependendo da complexidade da automação. Inspeções finais, comissionamento e ocupação, geralmente de 2 a 4 semanas. A duração total do projeto, desde o início do projeto até a ocupação de uma estrutura típica de armazém de aço na faixa de 100.000 a 200.000 pés quadrados, geralmente fica entre 9 e 14 meses, embora mercados de trabalho restritos e atrasos de permissão possam estender esse intervalo. Instalações que incorporam automação pesada ou armazenamento refrigerado tendem frequentemente para o limite mais longo dessa faixa devido aos prazos de entrega estendidos dos equipamentos. Fatores de custo que influenciam o preço da estrutura de armazém de aço O preço da estrutura de armazém de aço é cotado por metro quadrado de área útil do edifício, mas o valor por metro quadrado esconde uma variação significativa dependendo dos fatores abaixo. Principais direcionadores de custos para projetos de estruturas de armazéns de aço Fator de custo Impacto no custo total Largura de vão livre Vãos mais largos exigem estruturas mais profundas e mais pesadas, aumentando a tonelagem de aço por metro quadrado Altura do beiral Cada 5 a 10 pés adicionais de altura do beiral adiciona custo significativo ao painel de parede e à estrutura Preços de commodities de aço Os preços de bobinas laminadas a quente e formatos estruturais flutuam de acordo com os mercados globais de aço e sucata Nível de isolamento de telhado e parede Armazenamento refrigerado ou painéis isolados de alto valor custam significativamente mais do que painéis não isolados Sistemas de guindaste As pontes rolantes requerem colunas reforçadas, vigas de pista e contraventamentos adicionais Condições do local e do solo A fraca capacidade de suporte do solo aumenta o tamanho da fundação e pode exigir empilhamento profundo Portas de cais e niveladores Cada posição de doca adiciona custos de estrutura, porta, nivelador e vedação Especificação da laje de piso Tolerâncias de planicidade mais altas para automação aumentam o trabalho de acabamento e o custo do material Mercado de trabalho regional As taxas de mão de obra de montagem e a disponibilidade variam significativamente de acordo com a área metropolitana e a estação Os compradores que avaliam várias cotações para uma estrutura de armazém de aço devem sempre confirmar que as propostas concorrentes incluem escopo idêntico: projeto de fundação, especificação de laje, valores R de isolamento e quantidades de pacotes de doca são os locais mais comuns onde as cotações divergem sem que os compradores percebam. Estruturas de Armazém de Aço por Aplicação Industrial O design do armazém nunca é único. O uso pretendido do edifício determina a altura do beiral, a especificação do piso, o pacote de isolamento e a configuração da doca muito antes de uma única viga ser dimensionada. Centros de atendimento de comércio eletrônico As operações de atendimento favorecem beirais altos, geralmente de 36 a 40 pés, para suportar sistemas automatizados de armazenamento e recuperação, módulos de coleta mezanino e estantes seletivas densas. O espaçamento das colunas é planejado de acordo com os layouts das linhas de transporte e classificação, bem como com base na eficiência estrutural. Armazenamento Frigorífico e Distribuição de Alimentos Armazéns refrigerados com estrutura de aço exigem barreiras contínuas de vapor, conjuntos de painéis isolados mais espessos e vedações de doca especializadas para limitar a infiltração durante o carregamento. As lajes de piso em zonas congeladas geralmente incluem sistemas de aquecimento de sublaje para evitar o aumento do gelo sob o piso isolado. Manufatura e Indústria Leve Os edifícios de produção frequentemente exigem cargas colaterais mais pesadas para pontes rolantes, tubulações de processo e sistemas de coleta de poeira, juntamente com lajes de piso reforçadas para suportar vibrações e cargas pontuais de equipamentos de produção. Terminais Cross-Dock e Transporte As instalações de cross-dock priorizam a profundidade do edifício e a contagem de portas de doca em detrimento da altura, muitas vezes usando um perfil de construção mais estreito com portas de doca ao longo de ambas as paredes longas para minimizar o tempo de permanência do produto entre os reboques de entrada e de saída. Self Storage e Armazém Flex Edifícios com estrutura de aço de menor escala para autoarmazenamento ou espaços industriais flexíveis normalmente usam beirais mais curtos, cargas de telhado mais leves e geometria mais simples de inclinação única ou telhado de duas águas para minimizar o custo por metro quadrado locável. Adaptações de design regionais e específicas para o clima Uma estrutura de armazém de aço projetada para uma zona climática raramente é transferida diretamente para outra sem modificação. As condições regionais mudam tudo, desde a inclinação do telhado até às especificações do revestimento do painel. Regiões de clima frio e neve intensa Inclinações de telhado mais íngremes eliminam a neve com mais eficiência, e casos de carga de neve desequilibrada devem ser verificados em vales, parapeitos e equipamentos de telhado. Os pacotes de isolamento normalmente são mais espessos e o detalhamento da barreira de vapor nas penetrações torna-se especialmente importante para evitar a corrosão causada pela condensação. Regiões costeiras e com ventos fortes A proteção contra detritos transportados pelo vento nas aberturas de portas e janelas, padrões de fixação de painéis de telhado atualizados e sistemas de revestimento com maior resistência à corrosão são padrão para edifícios com estrutura de aço a vários quilômetros da costa. Climas quentes e áridos Os revestimentos refletivos de teto frio reduzem o ganho de calor solar, e estratégias adicionais de ventilação ou resfriamento evaporativo ajudam a gerenciar as temperaturas internas em espaços de armazenamento não condicionados durante períodos prolongados de alto calor. Regiões Sismicamente Ativas Sistemas especiais de estrutura de momento ou estrutura contraventada, detalhes de conexão mais conservadores e atenção cuidadosa ao contraventamento de componentes não estruturais (estantes, mezaninos, unidades de telhado) são práticas padrão para armazéns de estrutura de aço em zonas sísmicas elevadas. Sistemas Interiores e Fit-Out para Estruturas Metálicas de Armazéns Mezaninos e Módulos Pick Multinível Armazéns com estrutura de aço aceitam prontamente plataformas de mezanino aparafusadas para armazenamento adicional ou área de coleta e embalagem sem alterar a estrutura primária do edifício, desde que o projeto original tenha em conta as cargas pontuais adicionadas nas sapatas ao nível do solo. Integração de estantes As estantes seletivas para paletes, as estantes drive-in e os sistemas push-back são normalmente ancorados diretamente na laje do piso, independentemente da estrutura primária da estrutura de aço, embora as estantes muito altas possam exigir amarrações laterais de volta às colunas do edifício em áreas altamente sísmicas. Iluminação e Distribuição Elétrica As luminárias LED suspensas em terças ou em uma grade de iluminação dedicada fornecem iluminação uniforme em interiores de estruturas de aço de grande extensão, enquanto a distribuição elétrica da via de ônibus ao longo do comprimento do edifício simplifica a realocação futura de equipamentos em comparação com trechos de conduítes fixos. Equipamentos de Doca e Áreas de Carregamento Niveladores de doca, restrições de veículos e vedações ou abrigos de doca são coordenados com a elevação do piso da doca do edifício, normalmente 48 a 52 polegadas acima do nível do solo, e enquadrados no sistema de painel de parede da estrutura de aço no momento da montagem. Preparação para automação e robótica O planejamento de instalações para veículos guiados automaticamente, robôs móveis autônomos ou sistemas automatizados de armazenamento e recuperação deve especificar tolerâncias de planicidade do piso, espaçamento entre colunas e infraestrutura de energia durante a fase inicial do projeto da estrutura de aço, uma vez que a adaptação posterior desses requisitos é consideravelmente mais perturbadora e dispendiosa. Comparando Estruturas de Armazém de Aço com Inclinação de Concreto e Alternativas de Madeira Estrutura de aço vs. inclinação de concreto Os painéis inclináveis de concreto oferecem forte resistência ao fogo e massa térmica, mas exigem uma área de assentamento significativa para a fundição do painel, um sistema de fundação mais pesado e um cronograma mais longo para a cura do painel antes da montagem. A estrutura de aço, por outro lado, é pré-fabricada e requer muito menos tempo de fundição no local. Estrutura de aço vs. estrutura de madeira Estruturas de madeira pesada são ocasionalmente usadas para armazéns menores ou edifícios de armazenamento em estilo celeiro, mas não podem igualar a capacidade de vão livre, a consistência do desempenho ao fogo ou a estabilidade dimensional de uma estrutura de aço em escala de armazém, e os custos da madeira têm mostrado uma volatilidade muito maior nos últimos anos. Estrutura de Aço vs. Paredes de Blocos de Alvenaria As paredes de alvenaria são por vezes combinadas com uma estrutura de telhado de aço para alturas de parede mais baixas, oferecendo forte resistência ao impacto nas docas de carga, mas a construção em alvenaria é significativamente mais lenta e mais trabalhosa do que um sistema de parede de painel de aço. Combinações Híbridas Na verdade, muitos grandes centros de distribuição combinam sistemas: um lambril de concreto inclinado ou de alvenaria na parede inferior para resistência ao impacto próximo às portas das docas, combinado com uma estrutura de aço no telhado e painéis de parede superiores acima, equilibrando a durabilidade no nível com as vantagens de velocidade e vão do aço acima. Erros comuns de design e aquisição a serem evitados Subestimar a carga colateral para futuras adições de sprinklers, transportadores ou painéis solares, o que força o caro reforço da estrutura posteriormente. Comparar cotações de estruturas de aço sem confirmar o escopo idêntico de fundação, laje e isolamento entre os licitantes. Deixar de coordenar as dimensões da porta da doca e da área de reboque com a frota real de reboques e os requisitos de raio de viragem antes de finalizar o plano do local. Ignorar a especificação de planicidade do piso antecipadamente e descobrir que a laje não pode suportar a automação planejada ou estantes de corredores muito estreitos. Ignorar os requisitos regionais de proteção contra corrosão, especialmente em locais costeiros ou com alta umidade, o que reduz a vida útil do painel e dos fixadores. Atrasar a coordenação de serviços públicos (capacidade de energia, água para proteção contra incêndio) até o final do projeto, o que pode acrescentar meses ao cronograma de um projeto de estrutura de aço que de outra forma seria rápido. Manutenção, proteção contra corrosão e durabilidade a longo prazo Uma estrutura de armazém de aço devidamente especificada, quando protegida corretamente, tem uma vida útil superior a 40 a 50 anos com manutenção de rotina. O principal risco de durabilidade é a corrosão, que é controlada através de diversas estratégias em camadas. A galvanização por imersão a quente ou o revestimento de zinco G90 nos membros secundários da estrutura proporcionam resistência à corrosão de longo prazo na maioria dos ambientes interiores. Telhados e painéis de parede pintados ou revestidos com Galvalume resistem à degradação UV e à entrada de umidade; locais costeiros ou com alta umidade geralmente especificam pesos de revestimento mais pesados. A inspeção de rotina de fixadores de telhado, selantes e rufos a cada 12 a 24 meses evita que pequenos vazamentos se transformem em problemas de corrosão estrutural. A manutenção de calhas e calhas evita que a água fique acumulada nas bases dos painéis de parede, uma fonte comum de corrosão prematura no nível do solo. A verificação periódica do torque de conexões aparafusadas críticas ajuda a confirmar que a estrutura primária mantém a capacidade total do projeto ao longo de décadas de serviço. Sustentabilidade e reciclabilidade em fim de vida O aço está entre os materiais de construção mais reciclados do mundo, e uma estrutura de armazém de aço que chega ao fim da sua vida útil pode ser desmontada e o material recuperado quase na sua totalidade, em vez de ser enviado para aterros como detritos de demolição. Muitos fabricantes de estruturas de aço agora relatam porcentagens de conteúdo reciclado na faixa de 25 a 90 por cento, dependendo da fábrica e do tipo de produto, e os revestimentos refletivos para telhados frios em telhados de painéis de aço podem reduzir o ganho de calor no telhado, suportando cargas de resfriamento mais baixas em espaços de armazenamento condicionados. Os painéis solares em telhados também são cada vez mais comuns em telhados de armazéns com estrutura de aço, uma vez que a grande área ininterrupta do telhado e a capacidade de carga colateral projetada tornam a montagem do painel simples em comparação com geometrias de telhado mais fragmentadas. Perguntas frequentes sobre estruturas de armazém de aço Qual a largura de uma estrutura de armazém de aço sem colunas internas? A maioria dos sistemas de estrutura de aço pré-projetados atingem confortavelmente vãos livres de 80 a 120 pés, e projetos especializados de vãos longos usando estruturas construídas cônicas ou sistemas de treliça podem exceder 150 pés, dependendo da carga do telhado e dos requisitos de exposição ao vento. Qual é a altura típica do beiral de um armazém moderno? Os armazéns de distribuição e atendimento geralmente especificam alturas de beiral entre 32 e 40 pés para acomodar sistemas de estantes seletivas altas, enquanto edifícios de armazenamento ou fabricação mais leves podem usar alturas de beiral próximas de 24 a 28 pés. Uma estrutura de armazém de aço existente pode ser ampliada posteriormente? Sim. Como a maioria das conexões de estruturas de aço são aparafusadas em vez de soldadas no local, adicionar vãos em uma parede final é geralmente simples, desde que o projeto original da fundação e as reações da estrutura tenham sido documentados para referência futura. Qual é o desempenho de uma estrutura de armazém de aço em regiões com ventos fortes ou furacões? Quando projetada de acordo com a categoria de exposição ao vento aplicável e a classificação do gabinete, uma estrutura de aço funciona de maneira confiável em regiões com ventos fortes; os detalhes mais críticos são a proteção de abertura de portas e janelas, padrões de fixação do painel do telhado e conexões de elevação no beiral e na cumeeira. O isolamento é necessário para todas as estruturas de aço do armazém? Os requisitos de isolamento dependem da ocupação e do código de energia local. Edifícios de armazenamento secos e não condicionados podem utilizar isolamento mínimo, enquanto qualquer espaço de escritório condicionado, refrigerado ou ocupado dentro da estrutura de aço exigirá níveis de isolamento que atendam ao código de energia aplicável. Quanto tempo normalmente dura uma estrutura de armazém de aço? Com especificações adequadas de revestimento e manutenção de rotina, um armazém com estrutura de aço normalmente atinge de 40 a 50 anos de vida útil, e muitos edifícios bem conservados continuam operando bem além dessa faixa. Uma estrutura de armazém de aço pode suportar painéis solares no telhado? Sim, desde que o projeto de carga colateral original considerasse o peso do painel solar, os pontos de fixação do trilho de montagem e a elevação do vento no conjunto. Adicionar energia solar a uma estrutura de aço que não foi projetada para a carga adicional requer uma revisão de engenharia antes da instalação. Qual altura de beiral e espaçamento de coluna funcionam melhor para sistemas de armazenamento automatizados? Os sistemas automatizados de armazenamento e recuperação geralmente favorecem alturas de beiral mais altas, muitas vezes de 12 metros ou mais, e o espaçamento das colunas é coordenado diretamente com as dimensões do corredor e do módulo de rack do fornecedor de automação, portanto, essa coordenação deve acontecer durante a fase inicial do projeto da estrutura de aço, e não após a conclusão da estrutura. Quanto a condição do solo afeta o custo de uma estrutura de armazém de aço? A condição do solo pode alterar significativamente o custo total do projeto, uma vez que a baixa capacidade de suporte ou um lençol freático alto podem exigir fundações profundas, como estacas cravadas ou pilares perfurados no lugar de sapatas simples e isoladas, aumentando tanto o custo quanto o tempo de cronograma. Qual é a diferença entre uma estrutura rígida e uma estrutura de aço com estrutura treliçada? Uma estrutura rígida usa membros construídos cônicos com uma conexão de momento no joelho e na cumeeira, oferecendo uma solução eficiente para a maioria dos vãos padrão, enquanto uma estrutura de treliça usa uma treliça de membros menores e é normalmente reservada para vãos muito longos ou condições de carga de neve mais pesada, onde uma estrutura sólida e rígida se tornaria impraticavelmente profunda. .sw-article { font-size: 16px; line-height: 2; color: #222222; text-align: left;}.sw-article .sw-section { margin-bottom: 40px;}.sw-article h2 { font-size: 22px; font-weight: bold; text-align: left; margin-bottom: 15px; color: #0e2f4d;}.sw-article h3 { font-size: 16px; font-weight: bold; text-align: left; margin-bottom: 15px; color: #1374b2;}.sw-article p { font-size: 16px; text-align: left; margin-bottom: 15px;}.sw-article ul,.sw-article ol { margin-bottom: 15px; padding-left: 8px;}.sw-article li { font-size: 16px; margin-bottom: 5px;}.sw-article strong { color: #0e2f4d;}/* Hero / opening section */.sw-article .sw-hero-block { background: linear-gradient(135deg, #1374b2 0%, #0e5686 100%); color: #ffffff; padding: 32px 28px; border-radius: 10px;}.sw-article .sw-hero-block h2 { color: #ffffff;}.sw-article .sw-hero-block p { color: #eaf4fb;}.sw-article .sw-hero-block strong { color: #ffffff; text-decoration: underline; text-decoration-color: #7fc4ec;}/* Alternating tinted section */.sw-article .sw-alt-bg { background-color: #f2f8fc; border-left: 5px solid #1374b2; padding: 26px 28px; border-radius: 4px;}/* Callout style section with top/bottom rule framing */.sw-article .sw-callout-block { border-top: 2px solid #1374b2; border-bottom: 2px solid #dfe9f0; padding: 28px 4px;}.sw-article .sw-callout-block h2::before { content: ""; display: inline-block; width: 10px; height: 10px; background-color: #1374b2; border-radius: 50%; margin-right: 10px;}/* Table wrapper spacing already handled inline per spec */.sw-article table { margin-top: 5px;}/* FAQ items */.sw-article .sw-faq-item { background-color: #ffffff; border: 1px solid #dfe9f0; border-left: 4px solid #1374b2; border-radius: 4px; padding: 18px 20px; margin-bottom: 15px;}.sw-article .sw-faq-item h3 { margin-bottom: 8px;}.sw-article .sw-faq-item p { margin-bottom: 0;}/* Mobile responsiveness */@media screen and (max-width: 768px) { .sw-article .sw-hero-block, .sw-article .sw-alt-bg { padding: 20px 16px; } .sw-article .sw-callout-block { padding: 20px 2px; } .sw-article h2 { font-size: 20px; } .sw-article table, .sw-article thead, .sw-article tbody, .sw-article th, .sw-article td, .sw-article tr { font-size: 14px; } .sw-article .sw-faq-item { padding: 14px 14px; }}

Vigas Metálicas para Construção Civil: Resposta Direta e Especificações Básicas Vigas metálicas, principalmente vigas I laminadas a quente, vigas H (seções de flange larga) e vigas tipo caixa soldadas, continuam sendo o elemento de suporte padrão para edifícios de vários andares, galpões industriais e ponte de aço modular vãos porque proporcionam uma relação resistência-peso que o betão e a madeira não conseguem igualar em secções transversais comparáveis. Uma viga de flange larga W12x26, pesando apenas 26 libras por pé linear, suporta aproximadamente a mesma carga de flexão que uma seção de concreto pesando quatro a cinco vezes mais. Para um vão típico de 20 pés na construção comercial, os projetistas geralmente selecionam vigas W16x26 a W18x35 dependendo dos requisitos de carga dinâmica, enquanto vigas modulares de pontes de aço para travessias de pedestres e veículos leves geralmente ficam na faixa W24 a W36 com capacidades de vão entre 40 e 120 pés por módulo. O restante deste artigo detalha os tipos de vigas, cálculos de carga, sistemas de revestimento, etapas de fabricação, comparações de custos e o papel específico que as vigas metálicas desempenham na montagem de pontes pré-fabricadas. 36.000 rendimento mínimo em psi, aço carbono ASTM A36 50.000 rendimento mínimo em psi, classe de flange largo A992 1,6x mudança de ganho de força A36 para A572 Grau 50 120 pés viga de ponte modular máxima típica de vão único Tipos de vigas metálicas utilizadas em projetos de construção As estruturas de construção combinam vários formatos laminados e fabricados, cada um adequado para um vão, caminho de carga ou detalhe de conexão específico. A seleção do perfil errado é uma das causas mais comuns de pedidos de alteração durante a montagem de aço. Perfis de vigas de aço estruturais comuns e suas aplicações típicas em construção Perfil Faixa de profundidade Aplicação Típica Custo relativo por tonelada Formato W (flange largo) 4 pol. a 44 pol. Piso primário e estrutura do telhado, colunas Linha de base Formato S (viga I padrão) 3 a 24 pol. Pistas de guindastes, projetos de modernização mais antigos 5 a 8 por cento Formato C (canal) 3 a 15 pol. Terças, cintas, molduras de borda 3 a 6 por cento Seção de caixa HSS 2 pol. a 20 pol. quadrado/reto Colunas, enquadramento arquitetônico exposto 15 a 25 por cento Viga de placa construída 18 pol. a 96 pol. Telhados de longo vão, tabuleiros de pontes modulares em aço 30 a 45 por cento Vigas de placas construídas, soldadas a partir de placas de flange e de alma, em vez de laminadas em um laminador, dominam os trabalhos de longo vão, onde as profundidades padrão do catálogo se esgotam. Este é o perfil mais frequentemente especificado para vigas principais de pontes modulares de aço, uma vez que os fabricantes podem ajustar a espessura do flange seção por seção para corresponder ao diagrama de momento fletor em vez de usar uma seção transversal constante para todo o vão. Cálculos de capacidade de carga e vão O vão admissível para uma determinada viga depende de três fatores: resistência ao escoamento do aço, módulo da seção do perfil e combinação de carga aplicada (carga permanente mais carga móvel, com vento ou sísmica adicionados quando relevante). Como regra de trabalho, os engenheiros dimensionam as vigas do piso até uma profundidade aproximada de vão dividido por 20 para cargas móveis típicas de escritório de 50 libras por pé quadrado e, em seguida, verificam se a deflexão permanece sob vão dividido por 360 para acabamentos sensíveis ao movimento. O gráfico abaixo ilustra a relação para uma série comum em forma de W sob carga uniforme no piso, mostrando como o vão permitido cresce com a profundidade da viga a uma carga fixa de 50 psf. W10 W14 W18 W24 W30 16 pés 22 pés 30 pés 38 pés 44 pés Extensão (pés) Estes números assumem o aço A992 Grau 50 com intervalos de contraventamento padrão e são ilustrativos e não um substituto para um cálculo estrutural estampado. Seções mais profundas não dimensionam a extensão linearmente com o peso : passar de W10 para W30 aproximadamente triplica o vão permitido enquanto apenas dobra o peso por pé, razão pela qual telhados de vãos longos e tabuleiros de pontes favorecem seções mais profundas e mais leves em relação ao vão em vez do empilhamento de múltiplas vigas rasas. Classes de aço e seleção de materiais para vigas A seleção da classe afeta o custo e o tamanho da seção. Quatro classes cobrem a grande maioria dos trabalhos de construção e fabricação de pontes modulares de aço. Aço carbono A36: rendimento de 36.000 psi, a classe mais comum para cantoneiras, placas e membros secundários onde a economia de peso é menos importante que o custo. A992 Grau 50: rendimento de 50.000 psi, o grau padrão para formatos W laminados nos Estados Unidos desde o início dos anos 2000, proporcionando cerca de 39% mais resistência do que o A36 a um preço unitário semelhante. A572 Grau 50/60/65: aço de alta resistência e baixa liga usado para vigas de placas e membros de pontes com cargas pesadas, disponível com rendimento de até 65.000 psi. Aço resistente ao intemperismo (tipo A588): forma uma camada de óxido estável que elimina ciclos repetidos de pintura, amplamente especificado para vigas de pontes modulares de aço expostas em ambientes rurais e rodoviários. Economia de peso resultante da seleção de notas em um projeto. Em uma estrutura de armazém de 30.000 pés quadrados, a troca de vigas primárias de A36 para Grau 50 normalmente reduz a tonelagem total de aço em 12 a 18 por cento, o que reduz os custos de material e tempo de guindaste, embora o preço por tonelada do Grau 50 seja um pouco mais alto. Vigas metálicas na construção de pontes modulares de aço Uma ponte modular de aço é montada a partir de módulos pré-fabricados de vigas e painéis de deck que são aparafusados ou fixados no local, em vez de serem soldados como uma estrutura contínua. A abordagem remonta às pontes militares e agora cobre tudo, desde travessias de pedestres até pontes de desvio de rodovias de duas pistas, classificadas para cargas legais de caminhões. Velocidade Implantação rápida Uma ponte modular de aço de pista única de 60 a 80 pés normalmente pode ser erguida em dois a quatro dias, uma vez que as fundações estejam prontas, em comparação com várias semanas para um vão de concreto moldado no local. Capacidade Classes de carga nominal As vigas de ponte de aço baseadas em painel são comumente classificadas em classes de carga padrão até carga rodoviária HL-93, combinando a profundidade da viga e a espessura do flange com a configuração de eixo necessária. Reutilizar Reutilização Os componentes modulares de pontes de aço aparafusados podem ser desmontados e realocados, uma prática comum para pontes de desvio temporárias e travessias de canteiros de obras que são necessárias por seis a dezoito meses. Ajustar Adaptabilidade do local Padrões de parafusos padronizados permitem que o mesmo módulo de viga acomode extensões de vão adicionando painéis intermediários, reduzindo a necessidade de uma viga projetada sob medida em cada cruzamento. As vigas principais em um tabuleiro de ponte de aço modular são quase sempre em formato de W profundo ou vigas de placas soldadas dimensionadas para o vão nominal do painel, conectadas de ponta a ponta através de placas de emenda aparafusadas de alta resistência em vez de soldas de campo, uma vez que as conexões parafusadas podem ser inspecionadas e verificadas com torque muito mais rápido do que as soldas durante um cronograma de instalação comprimido. Sistemas de proteção e revestimento contra corrosão O aço estrutural não revestido perde cerca de 0,001 a 0,005 polegadas de espessura de seção por ano em um ambiente industrial externo típico, razão pela qual a seleção do revestimento é tratada como uma decisão de projeto e não como uma reflexão tardia, especialmente em vigas expostas e vigas modulares de pontes de aço que ficam perto de travessias de água. Sistemas de revestimento para vigas de aço estrutural e intervalos de manutenção esperados Sistema de revestimento Espessura típica de filme seco Intervalo esperado antes da manutenção Galvanização por imersão a quente 3,4 a 4,5 mils 25 a 40 anos, exposição rural/suburbana Acabamento primário epóxi poliuretano 8 a 12 mils no total 15 a 20 anos antes da repintura Somente primer rico em zinco 2 a 3 mils 8 a 12 anos antes da repintura Aço resistente (não revestido) Não aplicável Mais de 50 anos, sem ciclo de repintura A galvanização por imersão a quente é a escolha padrão para vigas com menos de 40 pés que cabem em um tanque de imersão, enquanto os sistemas de epóxi/poliuretano aplicados em campo cobrem vigas de placas mais longas e seções de pontes de aço modulares montadas que excedem as dimensões do tanque. Métodos de fabricação, soldagem e conexão A fabricação de uma viga metálica em oficina segue uma sequência fixa, e a ordem é importante porque a perfuração ou soldagem fora de sequência introduz distorções que são caras para corrigir após o fato. Corte de flanges e placas de alma no comprimento usando plasma CNC ou corte oxicorte, com tolerâncias de corte normalmente mantidas em mais ou menos 1/16 polegada. Ajuste e soldagem por pontos da alma aos flanges, verificados quanto ao esquadro antes do início da soldagem completa. Soldagem completa, geralmente soldagem por arco submerso para longos trechos retos em vigas de placas, que deposita o metal de solda mais rapidamente e com menos defeitos do que a soldagem manual por arco de metal blindado. Perfuração ou furos para parafusos para placas de emenda de campo e ângulos de conexão, posicionados a partir de um modelo de fábrica para garantir o ajuste em campo. Verificação e endireitamento da curvatura, uma vez que vigas longas são pré-curvadas para cima para neutralizar a deflexão da carga permanente, uma vez carregadas. Preparação de superfície e aplicação de revestimento antes do envio. As conexões de campo em estruturas de edifícios normalmente usam parafusos de alta resistência (grau A325 ou A490) em vez de soldagem em campo, uma vez que as conexões aparafusadas são mais rápidas de instalar, mais fáceis de inspecionar quanto ao torque adequado e apresentam desempenho previsível tanto em estruturas de edifícios quanto em juntas de emenda de pontes modulares de aço. Comparação de custos: vigas de aço versus concreto e madeira O custo do material por tonelada conta apenas parte da história; o custo instalado por metro quadrado de área enquadrada é o número que realmente orienta a seleção de vigas na maioria dos projetos. Custo aproximado de estrutura instalada por sistema estrutural, edifício comercial de altura média Sistema Custo instalado por pé quadrado Velocidade típica de ereção Eficiência de período Aço estrutural em forma de W $ 18 a $ 26 Construção rápida e seca Vãos livres altos e mais longos Concreto moldado no local $ 16 a $ 24 Lento, tempo de cura necessário Moderado Viga de concreto pré-moldado $ 20 a $ 28 Moderado, crane-dependent Moderado to high Madeira pesada/madeira lamelada $ 22 a $ 32 Construção rápida e seca Moderado, shorter spans O aço ganha de forma mais decisiva em projetos com vãos livres longos, cronogramas apertados ou necessidade de flexibilidade de renovação posterior, uma vez que a remoção de uma parede de suporte ou a adição de uma abertura é simples com estruturas de aço aparafusadas e muito mais perturbadora com concreto moldado. Práticas recomendadas de instalação e considerações sobre o local Os problemas de montagem em estruturas de aço e montagens modulares de pontes de aço geralmente se devem a um punhado de lacunas de planejamento evitáveis, e não a defeitos de material. Confirme o rolamento da fundação antes da entrega Verifique as elevações do cais ou dos pilares em relação aos desenhos da loja; um erro de elevação de meia polegada em uma extremidade de uma viga pode impedir que os furos dos parafusos se alinhem na emenda. Combine a capacidade do guindaste com a escolha única mais pesada Vigas de placas longas para vãos de pontes podem exceder 15 toneladas por peça; confirme o raio do guindaste e as tabelas de capacidade antes do içamento, e não na manhã da montagem. Fixe as vigas temporariamente até que o convés seja anexado Uma viga de aço não contraventada quase não tem resistência à encurvadura por torção lateral; cabos de sustentação temporários ou suportes diagonais permanecem no lugar até que suportes ou decks permanentes unam a estrutura. Aperte os parafusos de acordo com a especificação, não pelo tato Conexões aparafusadas de alta resistência requerem chaves dinamométricas calibradas ou verificação do giro da porca; parafusos com torque insuficiente são a principal causa de deslizamento de conexão em estruturas modulares aparafusadas. Verifique a curvatura e o alinhamento antes do aparafusamento final As vigas adjacentes em um tabuleiro de ponte multimódulo devem ser inspecionadas quanto à correspondência de elevação antes que as placas de emenda sejam totalmente apertadas, uma vez que forçar membros desalinhados cria tensão residual. Diretrizes de Manutenção e Inspeção Um intervalo de inspeção documentado prolonga a vida útil da viga muito além das suposições originais do projeto, especialmente para vigas expostas e estruturas modulares de pontes de aço sujeitas a cargas de tráfego e variações climáticas. Frequência de inspeção recomendada por tipo de estrutura e exposição Tipo de Estrutura Inspeção Visual Inspeção detalhada/de revestimento Enquadramento interior de edifícios A cada 5 anos A cada 10 a 15 anos Moldura externa exposta A cada 2 anos A cada 5 a 7 anos Ponte modular em aço, para pedestres Anualmente A cada 3 a 5 anos Ponte modular de aço, adequada para veículos Anualmente A cada 2 anos Os itens prioritários durante qualquer inspeção incluem o torque dos parafusos nas conexões de emenda, a espessura da película de revestimento nas extremidades da viga, onde a água tende a acumular-se, e qualquer perda de seção visível nos pontos de apoio onde a viga entra em contato com uma fundação ou pilar. Perguntas frequentes Qual é a diferença entre uma viga I e uma viga H? Uma viga I (formato S) possui flanges que diminuem em espessura em direção às bordas e uma largura de flange mais estreita em relação à profundidade, enquanto uma viga H (flange largo em forma de W) possui flanges de faces paralelas que são mais largas e mais espessas, proporcionando um módulo de seção mais alto e melhor resistência à flambagem lateral para a mesma profundidade geral. As vigas modernas de edifícios e pontes usam quase exclusivamente formas em W. Quanto tempo normalmente dura uma ponte modular de aço? Uma ponte modular de aço adequadamente revestida ou de aço resistente é comumente projetada para uma vida útil de 50 a 75 anos, com componentes de suporte e painéis de convés às vezes substituídos ou atualizados no meio desse período sem substituir as vigas principais. As vigas metálicas podem ser redimensionadas ou reforçadas após a instalação? Sim. Os métodos comuns incluem aparafusar placas de cobertura adicionais aos flanges, adicionar uma viga suplementar ao lado da existente ou instalar colunas de suporte intermediárias para encurtar o vão efetivo, todos os quais exigem uma revisão estrutural da conexão e dos pontos de apoio antes do início do trabalho. Para qual classe de carga uma ponte modular de aço deve ser classificada? As travessias de pedestres e carrinhos de golfe são normalmente avaliadas para algumas centenas de libras por pé quadrado de carga viva, enquanto qualquer ponte aberta para caminhões ou veículos de emergência deve ser classificada para uma classe de carga rodoviária reconhecida correspondente ao veículo mais pesado que se espera cruzar, o que determina diretamente a profundidade necessária da viga e a espessura do flange. A galvanização ou a pintura são melhores para vigas estruturais expostas? A galvanização geralmente dura mais tempo com menos manutenção para vigas que se ajustam às dimensões do tanque de imersão, enquanto os revestimentos de epóxi e poliuretano aplicados em campo são a escolha prática para vigas de placas superdimensionadas e seções de pontes de aço modulares montadas que não podem ser mergulhadas como uma única peça. Quanto peso uma viga de piso de edifício padrão pode suportar? Depende inteiramente da profundidade, grau e vão, mas como referência aproximada, uma viga W16x26 em aço grau 50 abrangendo 20 pés pode normalmente suportar uma carga uniforme na faixa de 40 a 50 libras por pé quadrado de área tributária antes da deflexão ou limites de flexão governarem, o que cobre a maioria das cargas ativas de ocupação de escritório. .msb-article, .msb-article * { box-sizing: border-box; }.msb-article { font-size: 16px; line-height: 2; color: #26313a; }.msb-section { margin-bottom: 40px; }.msb-article h2 { font-size: 22px; font-weight: bold; text-align: left; margin-bottom: 15px; color: #0f4d75;}.msb-article h3 { font-size: 16px; font-weight: bold; text-align: left; margin-bottom: 15px;}.msb-article p, .msb-article li { font-size: 16px; text-align: left; margin-bottom: 15px;}.msb-article ul, .msb-article ol { margin: 0 0 15px 0; padding: 0; }.msb-article li { margin-bottom: 5px; }.msb-hero { background: linear-gradient(135deg, #eaf4fb 0%, #ffffff 70%); border-left: 4px solid #1374b2; padding: 24px 24px 4px 24px; border-radius: 4px;}.msb-answer-box { background: #ffffff; border: 1px solid #cfe3f0; border-radius: 4px; padding: 16px 20px; margin-bottom: 15px;}.msb-stat-row { display: flex; flex-wrap: wrap; gap: 16px; margin-bottom: 15px;}.msb-stat { flex: 1 1 130px; background: #1374b2; color: #ffffff; border-radius: 4px; padding: 14px 12px; text-align: center;}.msb-stat-num { display: block; font-size: 24px; font-weight: bold; line-height: 1.3; margin-bottom: 4px;}.msb-stat-label { display: block; font-size: 13px; line-height: 1.4;}.msb-table { display: table; text-align: center; border-collapse: collapse; width: 100%; font-size: 16px; margin-bottom: 15px;}.msb-table thead { display: table-header-group; background: #1374b2; }.msb-table tbody { display: table-row-group; }.msb-table tr { display: table-row; }.msb-table th { display: table-cell; font-weight: bold; border: 1px solid #cccccc; padding: 8px; color: #ffffff;}.msb-table td { display: table-cell; border: 1px solid #cccccc; padding: 8px;}.msb-table tbody tr:nth-child(even) { background: #f2f8fc; }.msb-table caption { caption-side: bottom; font-size: 16px; margin-bottom: 12px; font-style: italic; color: #808080;}.msb-chart { width: 100%; height: auto; margin-bottom: 15px; background: #f7fafc; border-radius: 4px;}.msb-chart-label { font-size: 13px; fill: #26313a; }.msb-chart-value { font-size: 13px; fill: #0f4d75; font-weight: bold; }.msb-chart-axis { font-size: 12px; fill: #6b7a85; }.msb-feature-section { background: #f7fafc; border-radius: 6px; padding: 24px; }.msb-feature-grid { display: grid; grid-template-columns: repeat(2, 1fr); gap: 16px; margin-bottom: 15px;}.msb-feature-card { background: #ffffff; border-top: 3px solid #1374b2; border-radius: 4px; padding: 16px 18px;}.msb-feature-tag { display: inline-block; font-size: 12px; font-weight: bold; letter-spacing: 0.05em; text-transform: uppercase; color: #1374b2; background: #e3f0f9; border-radius: 12px; padding: 3px 10px; margin-bottom: 8px;}.msb-feature-card h3 { margin-bottom: 8px; }.msb-feature-card p { margin-bottom: 0; }.msb-checklist-section { border-left: 4px solid #1374b2; padding-left: 20px; }.msb-checklist { display: flex; flex-direction: column; gap: 12px; margin-bottom: 15px; }.msb-check-item { background: #ffffff; border: 1px solid #dbe7ef; border-left: 4px solid #1374b2; border-radius: 4px; padding: 12px 16px;}.msb-check-item h3 { margin-bottom: 6px; }.msb-check-item p { margin-bottom: 0; }.msb-faq-item { border: 1px solid #dbe7ef; border-radius: 4px; padding: 12px 16px; margin-bottom: 12px;}.msb-faq-item summary { font-size: 16px; font-weight: bold; cursor: pointer; color: #0f4d75;}.msb-faq-item p { margin-top: 10px; margin-bottom: 0; }@media (max-width: 768px) { .msb-article { font-size: 16px; line-height: 1.9; } .msb-article h2 { font-size: 20px; } .msb-feature-grid { grid-template-columns: 1fr; } .msb-stat-row { gap: 10px; } .msb-stat { flex: 1 1 100%; } .msb-hero, .msb-feature-section { padding: 16px; } .msb-checklist-section { padding-left: 12px; }}
